聚砜膜亲水力学性能提升改进及血液透析实际应用

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

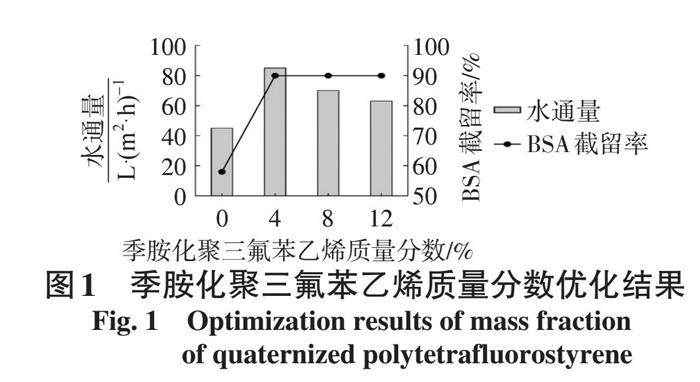

摘 要：针对传统血液透析膜通透效果及对毒素分子清除效果差的问题。试验对改性膜的制备配比进行优化，对其基础性能及生物性能进行研究，对其临床应用效果进行考察。结果表明，在季胺化聚三氟苯乙烯质量分数为4%，聚乙烯吡咯烷酮质量分数为3%制备的改性聚砜膜水接触角为64.3°，水通量为82.4 L/ （m 2 ·h），牛血清蛋白截留率为95.7%，Zeta 电位为41.3 mV，断裂强度为5.4 MPa，断裂伸长率为6.1%。（剩余6937字）

试读结束

目录
monitor
