WC对感应钎涂金刚石涂层组织及性能的影响

打开文本图片集

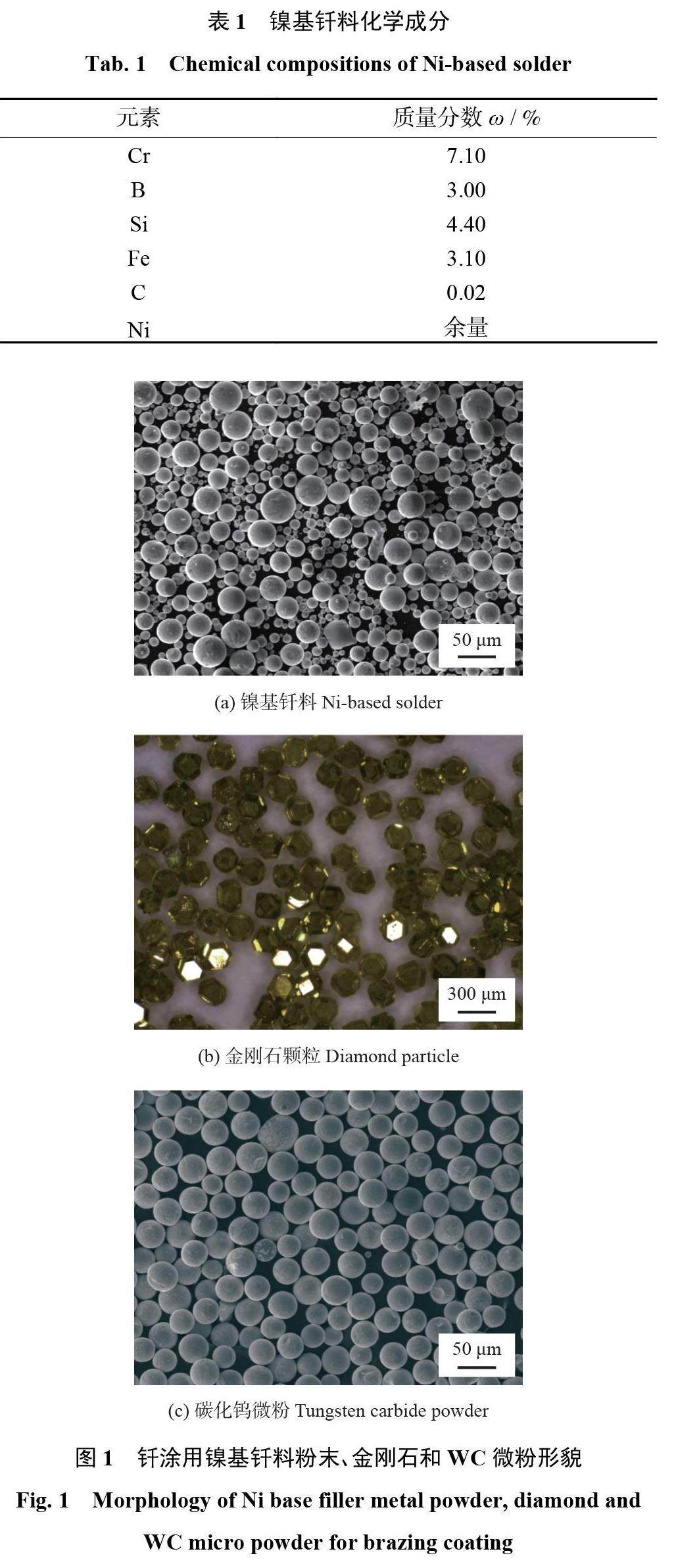

在镍基钎料中加入WC 微粉，采用钎涂的方法在Q235 钢上制备金刚石涂层，研究WC 微粉对金刚石涂层组织及耐磨性的影响，并通过扫描电镜、能谱分析、显微硬度和磨损失重测试表征金刚石钎焊涂层的组织和耐磨性能。结果表明：在钎涂过程中，金刚石、WC 微粉与镍基钎料合金发生冶金结合，WC 颗粒在镍基基体中具有弥散强化与细晶强化作用，添加质量分数为10%WC 的钎料合金的洛氏硬度与未添加WC 时的比较提高了7.5%；且在相同的磨损实验条件下，未添加WC 微粉的钎涂金刚石涂层质量损失为0.196 g，而添加WC 微粉后的涂层质量损失为0.148 g，后者的耐磨性能提高了24.5%。（剩余4370字）
