船机修造用Mo2FeB2金属陶瓷涂层的有限元模拟及性能分析
打开文本图片集

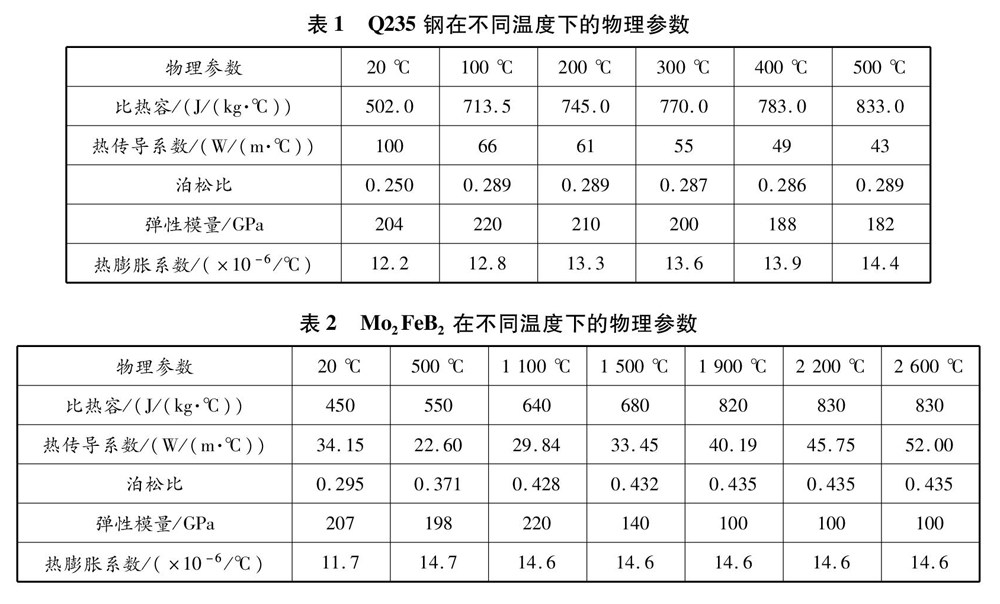

摘要：为改善船机修造用Q235钢的表面性能，采用微束等离子堆焊法在Q235钢表面制备Mo2FeB2金属陶瓷涂层，利用ANSYS对涂层成型过程中的温度场和残余应力进行模拟分析，并分析涂层的微观结构和摩擦学性能。研究表明：涂层与基材间可形成良好的冶金结合;涂层维氏硬度可达661.0，高于Q235钢的4倍以上;在摩擦过程中，涂层主要发生磨粒磨损行为，而Q235钢出现黏着磨损行为，涂层可使Q235钢的磨损率下降20%以上。（剩余14058字）
