交叉角焊缝的有限元模拟分析
打开文本图片集

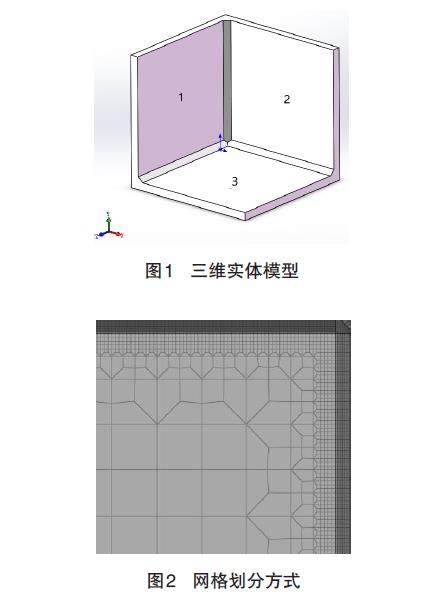

摘 要：采用HyperMesh对模型进行网格划分，利用生死单元法实现了对实际焊接过程的数值模拟，对不同方向焊缝的半封闭式箱型结构的进行了焊接温度和残余应力的数值模拟。模拟结果表明，焊接过程中峰值温度区间位于2 0502 150之间；每道焊缝焊接完成后残余应力都会发生变化，第一道焊缝焊接完成后，残余应力最大为316.7 MPa；第二道焊缝焊接完成后，残余应力最大为281.7 MPa；第三道焊缝焊接完成并经过装夹释放后，云图中残余应力基本呈对称分布，且残余应力最大值为367 MPa，位于三条焊缝交叉处。（剩余4796字）
