超高功率密度锂离子电池放电性能及容量预估研究

打开文本图片集

收稿日期：2022-06-25

基金项目：国家自然科学基金（61143007）；中国-北马其顿政府间科技合作项目（国科外［2019］22： 6-8）

通信作者：樊立萍（1965—），女，博士、教授，主要从事电池功率提升与同步发电技术方面的研究。flpsd@163.com

DOI：10.19912/j.0254-0096.tynxb.2022-0931 文章编号：0254-0096（2023）11-0419-07

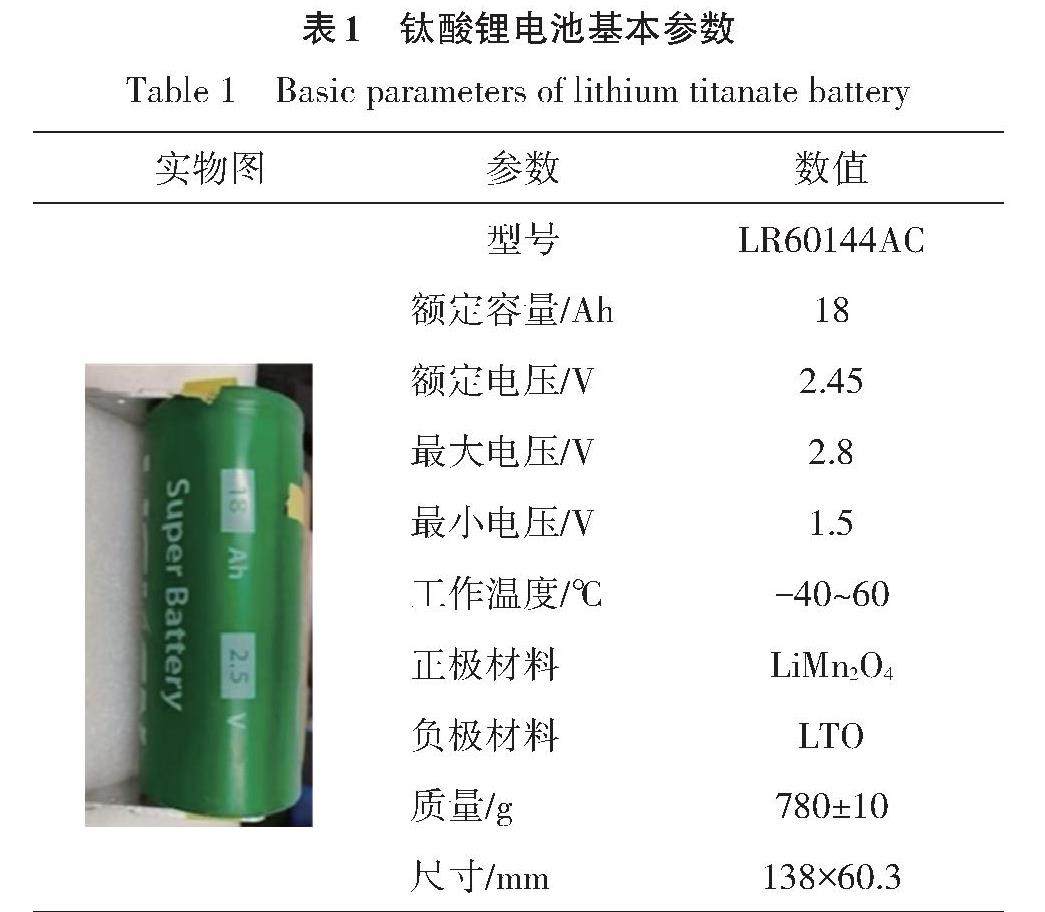

摘 要：研究一种以钛酸锂氧化物（LTO）为负极材料的锂离子电池，对电池在不同倍率下的性能以及温升情况进行研究，并对电池在[66C]（[C]为最大容量）的放电倍率下进行连续循环放电测试，通过实验可得：电池在[66C]状态下达到最大温升，最高温度51.72 ℃，达到最大温差25.65 ℃，其中最大产热率为739.97 W，[66C]放电倍率下电池放电深度仅为总电量的42%，随着循环次数以及放电倍率的增加，电池的内阻呈逐渐减小的趋势，最小为0.63 [mΩ]。（剩余11463字）
