基于SuperPave级配设计的纳米/POE改性沥青混合料路用性能分析

打开文本图片集

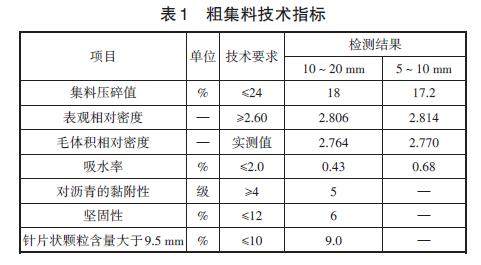

摘要：文章采用SuperPave设计方法对纳米/POE复合改性沥青进行矿料级配设计和路用性能验证。结果显示：利用旋转压实成型温度与60 ℃单轴贯入确定最佳压实温度范围为150～155 ℃，采用黏温曲线确定最佳拌和、压实温度范围分别为163～170 ℃和155～160 ℃，最终确定SuperPave-20最佳拌合和压实温度分别为167 ℃和157 ℃；依据矿料间隙率、初始压实度指标筛选合适的矿料级配，最佳沥青用量为4%；纳米/POE改性沥青混合料具备良好的高温抗车辙能力和抗水损害能力，且低温抗裂性能也有所改善，动稳定度值提高约175%，冻融劈裂强度比提高约27.3%；纳米TiO2改善了基质沥青与POE的接触面积，提高沥青结构内部的网络交联状态，既体现了POE的高黏、高弹特性，又避免了POE融合沥青后降低其低温柔性。（剩余4803字）
