不同骨料替代率再生PVC塑料混凝土的力学性能和抗冻性研究

打开文本图片集

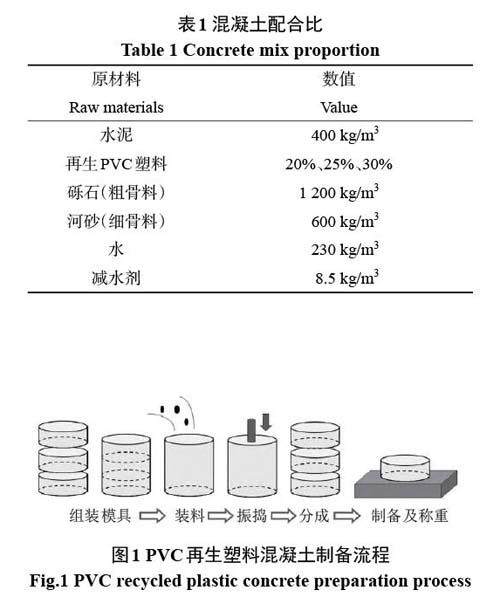

摘 要： 使用部分再生塑料替代混凝土中的细骨料，达到环保建设的效果。以再生聚氯乙烯（PVC）塑料为原材料，按照20%、25%和30%的骨料替代率制备塑料混凝土，分别测试样本的抗压强度、抗折强度、密度、孔隙率和抗冻性。试验结果显示，20% 替代率的再生PVC 塑料混凝土的抗压强度为20 MPa～25 MPa；最大韧性为3.78 MPa，最小韧性为2.29 MPa，均高于理想值；密度高于2 300 kg/m3；孔隙率最大值为13.8%；冻融循环后，整体抗压强度高于20.2 MPa，强度损失率为17.5%。（剩余7485字）
