加速炭化对丝织品结构及稳定同位素的影响

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

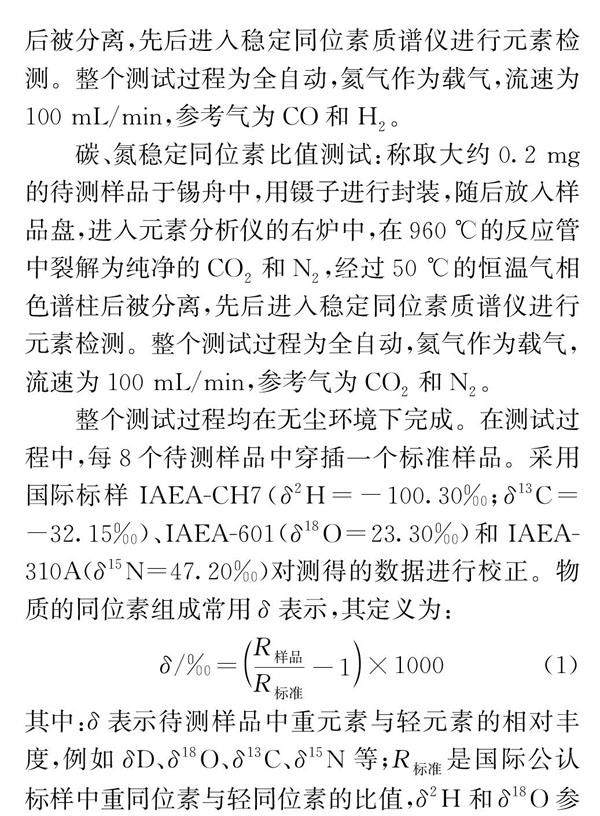

摘 要： 为探究丝织品炭化前后的形貌、结构及稳定同位素比值的变化情况，采用热老化试验箱对现代丝织品进行人工加速炭化试验，利用扫描电镜、红外光谱仪和稳定同位素质谱仪对样品进行表征。结果表明：丝织品在200 ℃炭化条件下0.5 h后变黄并最终变黑；炭化24.0 h后，蚕丝纤维的强度降低，直径明显减小，同时β折叠结构会向α螺旋结构和无规卷曲结构转变；丝织品中的碳、氮稳定同位素比值在炭化后均被富集，氢、氧稳定同位素被贫化。（剩余11671字）

试读结束

目录
monitor
