热处理工艺对电弧增材制造ＺＬ１１４Ａ铝合金耐蚀性能的影响

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

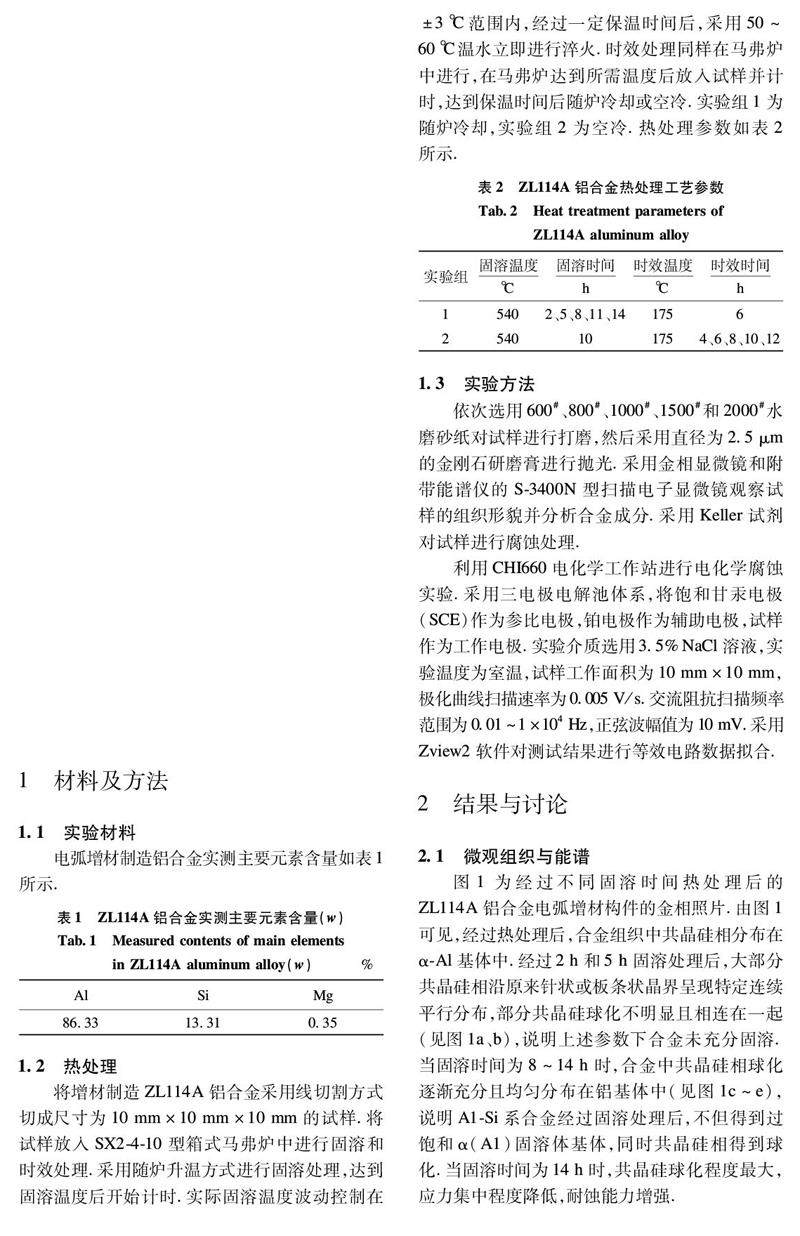

摘 要：为了研究热处理工艺对电弧增材制造ＺＬ１１４Ａ铝合金耐蚀行为的影响，采用光学显微镜和附带能谱仪的扫描电子显微镜分析了第二相的形貌及成分，并采用电化学工作站测试了铝合金的腐蚀行为．结果表明：经过固溶和时效处理后，ＺＬ１１４Ａ铝合金的组织主要由α（Ａｌ）基体、共晶Ｓｉ和Ｍｇ２Ｓｉ相组成．当在５４０（剩余1063字）

试读结束

目录
monitor
