23Cr-8Ni不锈钢热变形行为及热加工图

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

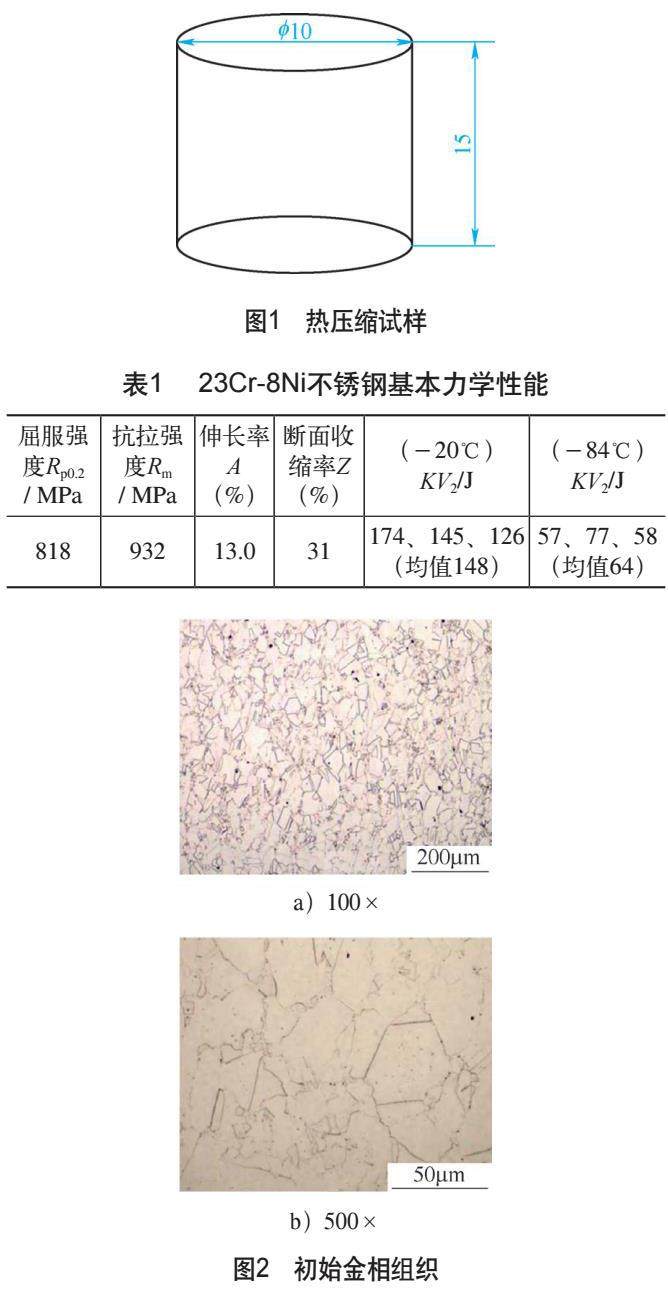

摘要：通过热压缩试验研究了23Cr-8Ni不锈钢的高温热变形行为，根据试验数据计算得到不同热加工参数条件下的功率耗散因子和失稳参数。通过将失稳图叠加在功率耗散因子图上建立热加工图，同时也分析了热变形过程中的微观组织演化。结果表明：23Cr-8Ni不锈钢流动应力随应变速率的增加和变形温度的降低而增加；最优热加工温度区域为1000～1250℃、应变速率为0.001～0.1/s。（剩余3452字）

试读结束

目录
monitor
