钝化铁硅铝合金吸波材料的吸波性能

打开文本图片集

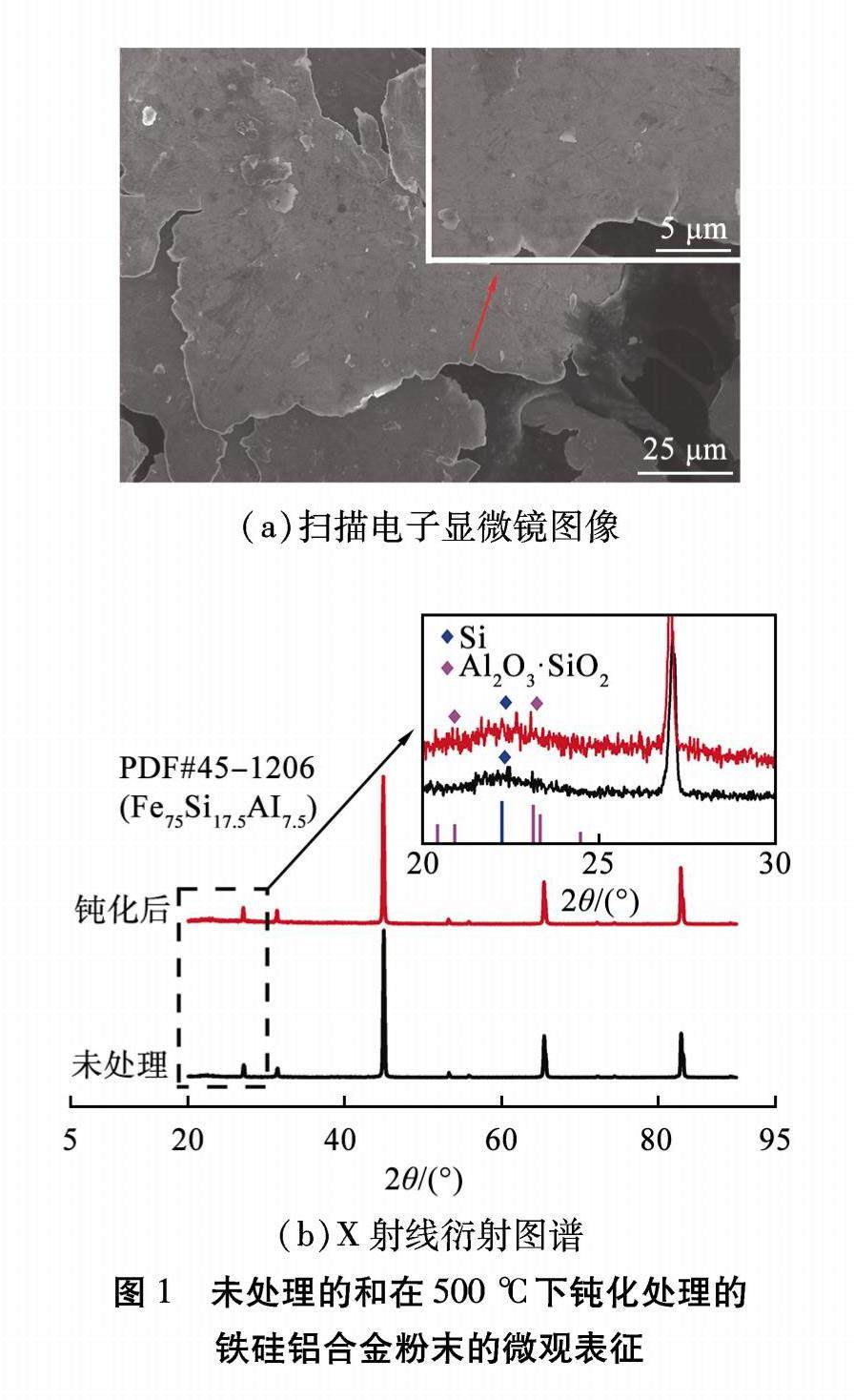

摘要：为了研究铁硅铝合金颗粒表面钝化壳层对吸波性能的影响，采用纯氧热处理法在不同温度下对铁硅铝合金颗粒进行原位钝化， 对钝化前、后粒子的微观结构、壳层成分、电磁性能和吸波性能进行表征与分析。结果表明： 当热处理温度为500 ℃时，合金粒子表层形成以Al2O3·SiO2为主要成分的薄壳层；钝化合金颗粒不仅保持良好的软磁性能， 而且电阻率显著增大，复介电常数减小约50%，复磁导率稍有增大，导致吸波材料的阻抗匹配和吸收损耗能力显著增强； 利用钝化铁硅铝合金吸收剂以质量分数为66.7%的填充率所制得厚度为2 mm的吸波材料具有在频率为0.9～2.06 GHz内吸收损耗大于6 dB的吸收性能，频率1.35 GHz处最大吸收损耗为7.5 dB。（剩余12738字）
