用于高性能双碳锂离子电容器的氮掺杂有序介孔碳的制备及其性能

打开文本图片集

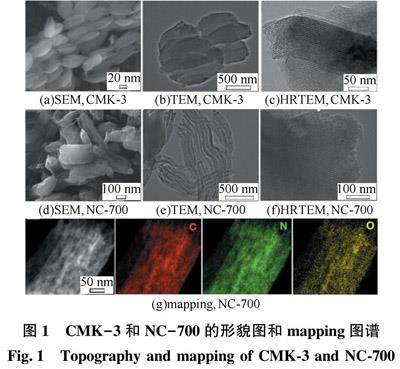

摘要：采用高温氨化法对有序介孔材料（CMK-3）进行氮掺杂，通过调控煅烧温度优化有序介孔材料（NC-T）的电子结构、氮掺杂量及类型。结果表明：煅烧温度为700 ℃下制备的NC-700获得3.79%的氮掺杂量，包含1.38%的活性吡啶氮及0.96%的吡咯氮；以NC-700作锂离子电容器（LICs）正极材料时，较未掺杂的有序介孔碳材料CMK-3比容量提升了近60%；当将NC-700同时作为正负极材料组装成对称LICs时，可在230 W·kg-1的功率密度下达到225 W·h·kg-1的能量密度。（剩余17931字）
