EPS颗粒掺量对脱硫石膏基轻质复合材料性能的影响

打开文本图片集

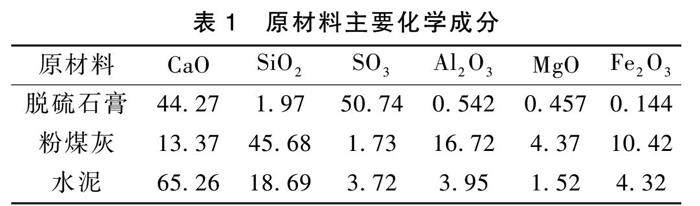

摘要：为研究EPS颗粒对脱硫石膏基复合材料性能的影响，将EPS颗粒按50%～300%体积外掺加入脱硫石膏基复合材料中。从工作性能、物理性能、耐久性能、力学性能等方面分析了EPS颗粒掺量对复合材料性能的影响，并对其单轴应力-应变关系进行了拟合。研究结果表明：当EPS颗粒掺量逐渐增大时，除吸水率外，材料表观密度、导热系数，抗压、抗折强度等指标都呈现降低的趋势，而软化系数呈现上下波动的变化趋势，且除300%组外，都大于0.80；当EPS颗粒体积掺量为200%时，材料综合性能最佳，此时材料的密度为972.8 kg·m-3，导热系数为0.175 1 W·（m·K）-1，软化系数为0.932，抗压强度、抗折强度分别为4.34、1.33 MPa。（剩余13408字）
