DD9 镍基单晶高温合金的缓进给磨削烧伤实验

打开文本图片集

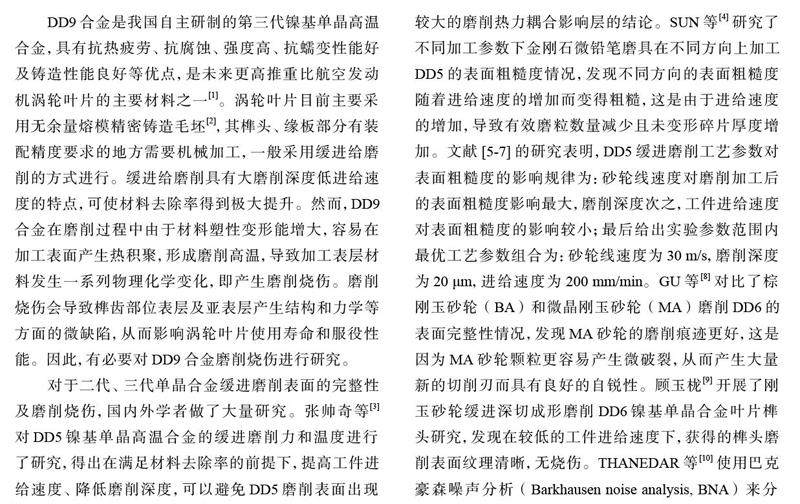

摘要 针对第三代单晶高温合金DD9 磨削烧伤问题，设计三因素五水平实验，从表面形貌、显微硬度和显微组织等角度出发，研究磨削工艺参数对烧伤的影响规律。结果表明：当工件进给速度小于等于250 mm/min时，磨削表面粗糙度Ra 在0.8 μm 左右小幅度变化，表面质量较好；当工件进给速度大于250 mm/min，磨削深度超过1.0 mm 后，磨削区域温度急剧上升，磨削纹路被破坏，出现涂覆、凹坑等磨削缺陷，工件表面发生烧伤；DD9 合金缓进给磨削工件表面及表层均表现为加工硬化，显微硬度为400～600 HV，硬化层深度在50～110 μm，塑性变形层厚度为1～10 μm。（剩余235字）
