Inconel 718高温合金单层多道激光熔覆成形工艺优化
打开文本图片集

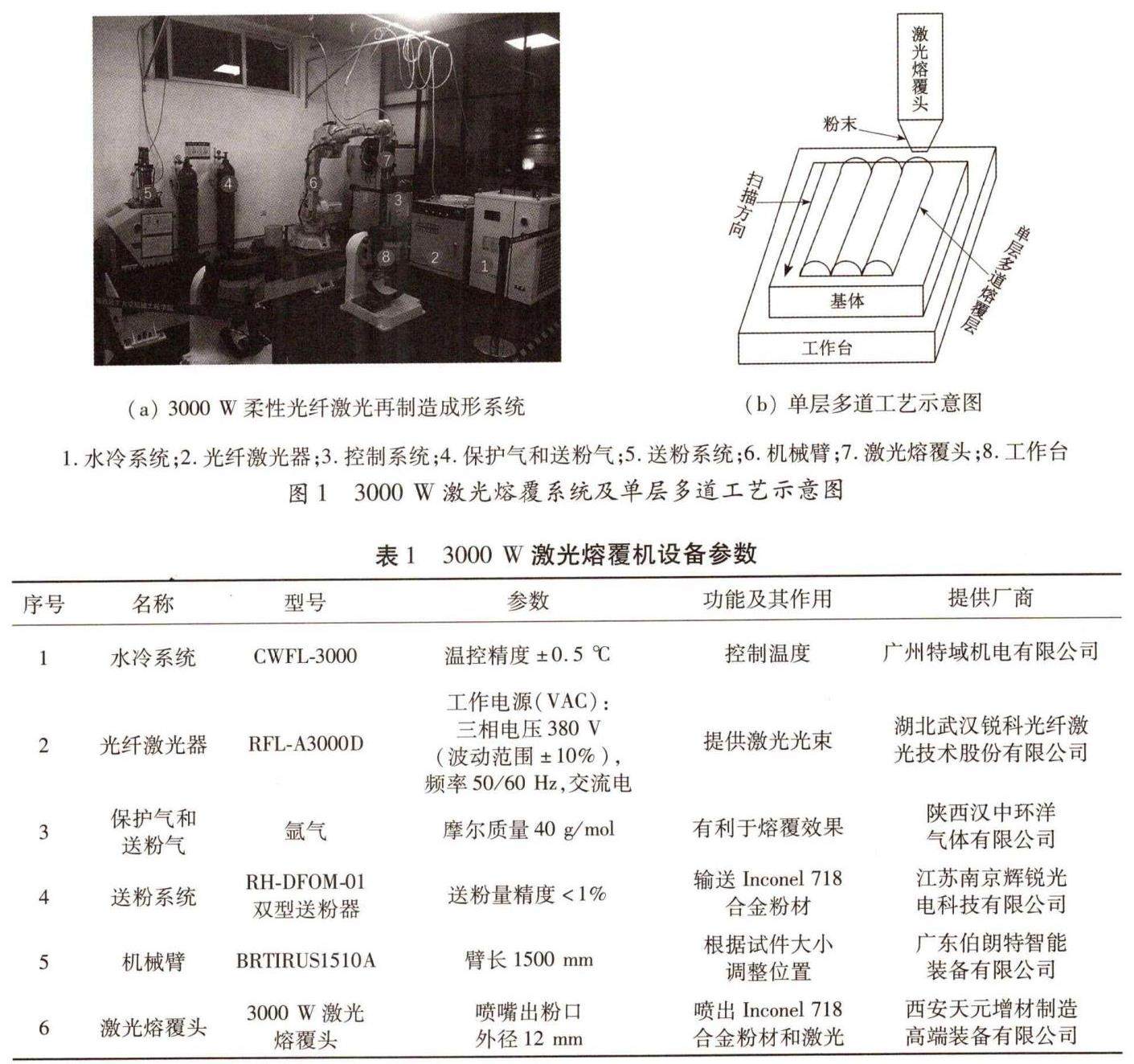

摘 要： 为提高镍基高温合金激光熔覆成形质量，采用正交试验法，分析Inconel 718高温合金在不同工艺参数（激光功率、扫描速度、送粉速率和搭接率）下，单层多道激光熔覆表面平整度和熔覆宽度的变化规律。结合综合评分法，得到成形质量最佳工艺条件为激光功率2100 W，扫描速度19 mm/s，送粉速率2 r/min，搭接率30%；其中，搭接率对熔覆层表面平整度和熔覆宽度的影响最大，送粉速率对表面平整度影响最小，激光功率对熔覆层宽度影响最小。（剩余7041字）
