低碳铝镇静钢精炼渣理化性能研究及动态调控

打开文本图片集

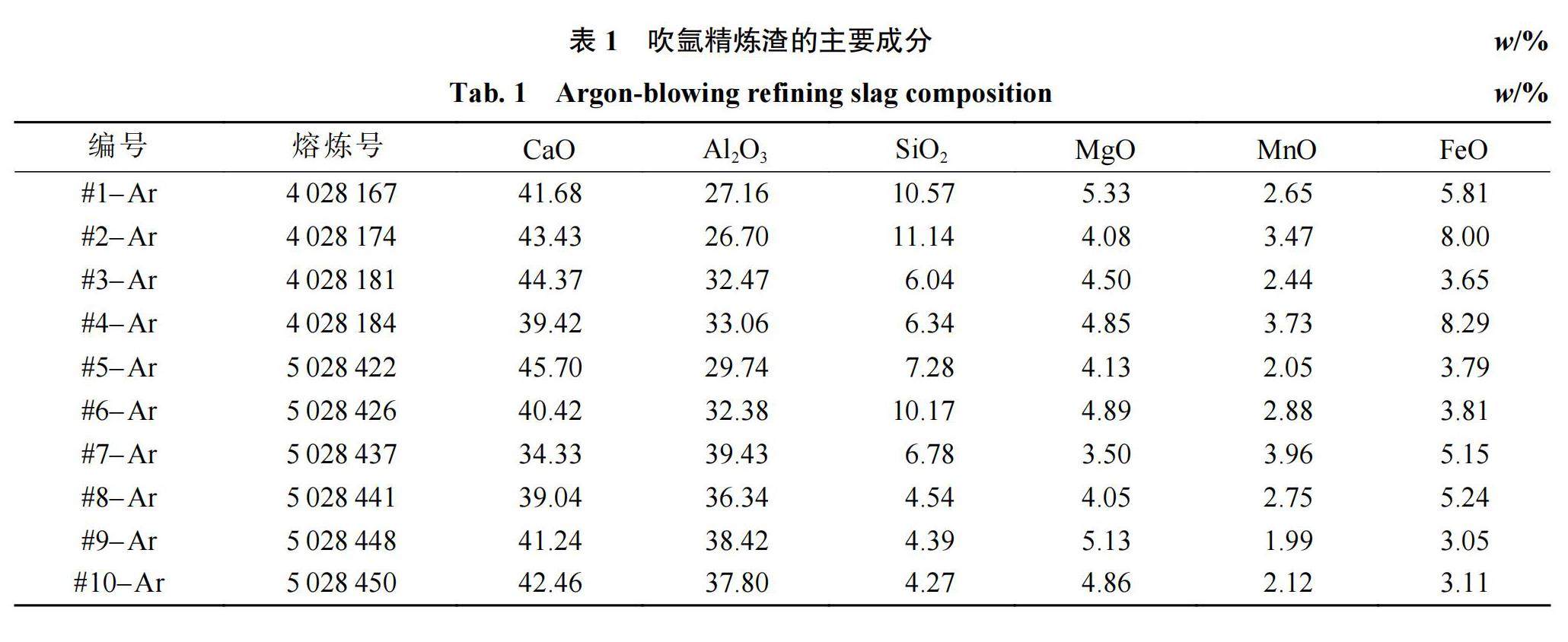

摘要：为提升低碳铝镇静钢水的可浇性，基于低碳铝镇静钢精炼渣的热力学计算，研究典型组分CaO/Al2O3（C/A）、SiO2、FeO对精炼渣液相线温度、1650℃黏度和表面张力的影响规律，结合精炼渣理化性能（熔点和黏度–温度曲线）测试结果，建立吹氩直上精炼渣动态调控模型，并投入生产实践应用。结果表明：随着C/A增加，精炼渣熔点在渣中SiO2质量分数为5%时单 调升高，在渣中SiO2质量分数为10%时先降后升，另随C/A的增加精炼渣黏度及黏度–温度曲线的转折温度升高；精炼渣组分范围为C/A0.75～1.50、SiO2质量分数0～10%、FeO质量分数2%～6%时，可获得较低的液相线温度、较高的黏度和表面张力。（剩余10614字）
