奥氏体不锈钢高温热处理腔体防氧化工艺研究

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

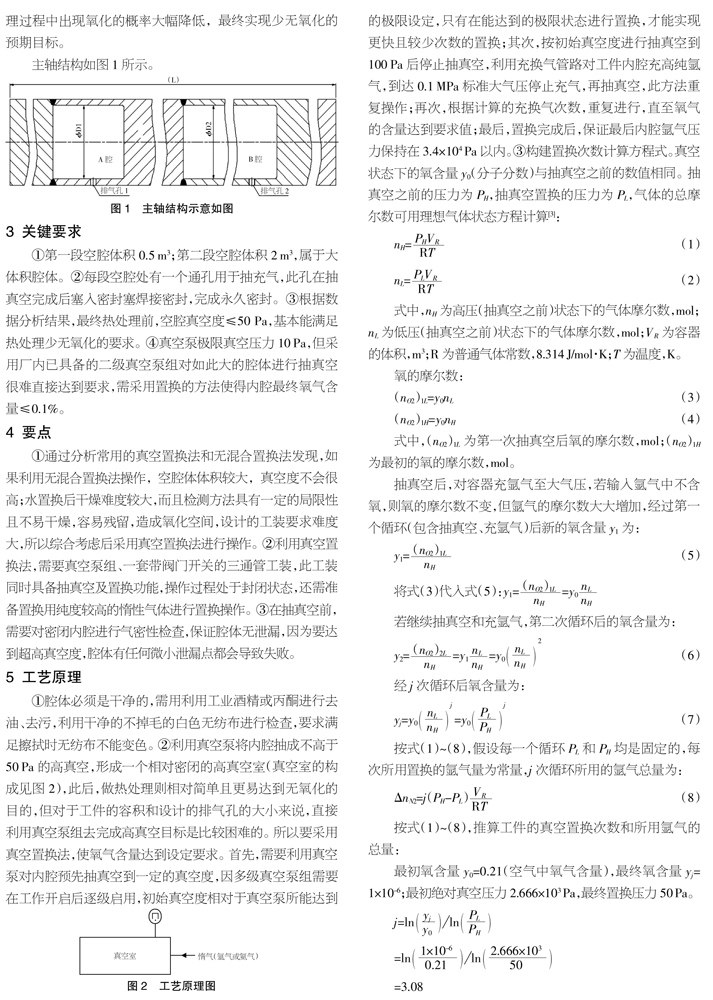

【摘  要】钢材在热处理过程中，极易受高温影响而发生氧化脱碳的现象，使得钢材表面形成氧化层，这会造成金属的大量耗损，同时破坏工件的表面状态和加工精度。表面发生脱碳的钢铁工件在热处理后的性能会有所下降：硬度降低，耐磨性下降，表面产生张应力，降低抗疲劳性，耐蚀性变差等。论文对工件的材料、结构、技术要求等进行了分析研究，提出利用真空置换方案实现奥氏体不锈钢封闭式内腔体表面高温热处理少无氧化的目的。（剩余5922字）

试读结束

目录
monitor
