氯化铁催化马来酸水解制备纤维素纳米晶体及其性能研究

打开文本图片集

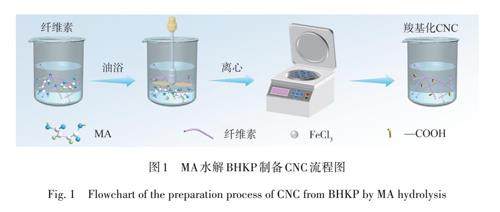

摘 要： 本研究以杨木片为原料，通过硫酸盐法制浆、过氧化氢漂白获得漂白硫酸盐浆 （BHKP）；采用氯化铁催化马来酸水解BHKP制备纤维素纳米晶体 （CNC），在水解时间6 h的条件下，探讨了水解温度、氯化铁用量对所制 CNC 性能 （如形貌、热稳定性、晶体结构以及表面化学结构） 的影响。结果表明，在水解温度100 ℃、氯化铁用量0. 02 mmol/g BHKP的反应条件下，CNC得率高达61. 9%，直径为10～25 nm，长度为100～275 nm，Zeta电位−40. 9～−21. 2 mV，结晶指数达70. 9%，羧基含量为0. 52 mmol/g，热稳定性好 （Tmax约为359 ℃）。（剩余14735字）
