时效处理对竹节晶组织CuAlMn 合金丝力学性能影响

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

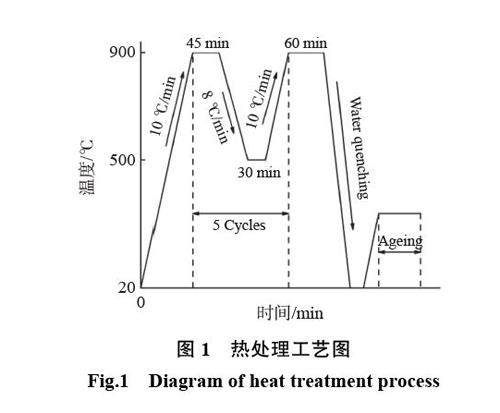

摘要：研究了竹节晶组织CuAlMn 合金丝在300 ℃ 时效不同时间对直径0.5 mm 的竹节晶组织Cu-17Al-11Mn 合金丝维氏硬度、显微组织和循环拉伸性能的影响。研究发现，随时效时间延长，β 相组织减少，同时形成与奥氏体共格的6 层单斜结构贝氏体和网状结构，贝氏体体积分数由0 增加到90%。（剩余5723字）

试读结束

目录
monitor
