核壳纤维结构PEO-LiTFSI-SiO2 复合固体电解质

打开文本图片集

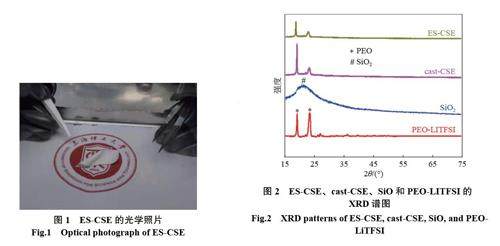

摘要：聚合物基固体电解质有望率先应用于固态电池，如何有效成膜并抑制枝晶的生长意义重大。通过同轴静电纺丝方法制备了PEO-LiTFSI-SiO2 复合固体电解质（ composite solidelectrolyte，CSE），研究了该CSE 的离子电导率、锂枝晶的抑制能力。结果表明，其离子电导率达到1.4×10−4 S/cm，抗拉强度为5.64 MPa，锂对称电池的循环寿命在电流密度为0.1 mA/cm2 时显著延长至900 h，而且组装的LiFePO4||Li 固态电池在0.2 C 时的首圈放电比容量为149 mA·h/g，200 圈循环后的容量保持率为95%。（剩余5950字）
