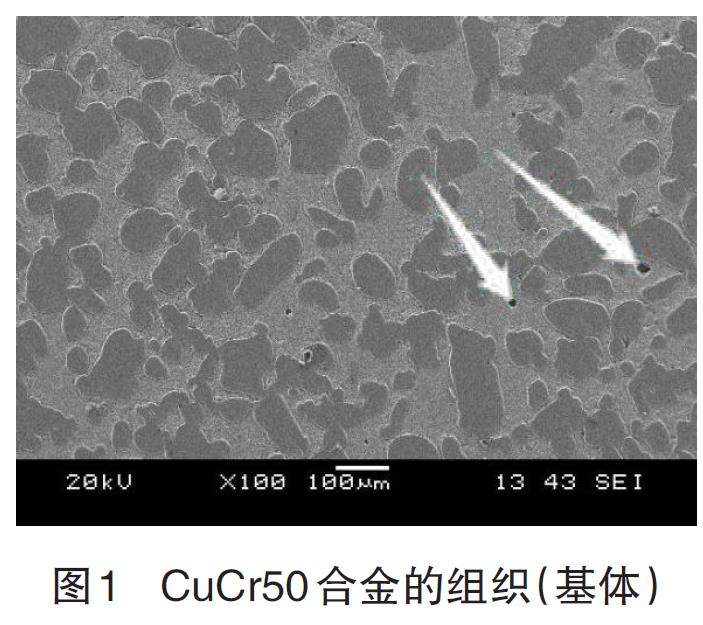

强流脉冲电子束处理CuCr50（Cr）合金的组织及性能
打开文本图片集
摘要： 对强流脉冲电子束 （HCPEB）处理表面镀Cr 膜的CuCr50 合金的显微组织、物相组成、导电性及耐腐蚀性能进行了研究。研究结果表明：CuCr50（Cr）合金经不同次数的强流脉冲电子束表面处理化后，在Cr 相上产生了一些微裂纹；随着照射次数的增加，Cr 相裂纹增加；当照射30 次以后，在合金的表面出现了大小和形状不同的熔坑；强流脉冲电子束处理后合金的电导率几乎不变；当照射1 次和10 次，耐腐蚀性提高3 倍以上，当照射30 次以上，耐腐蚀性能显著降低。（剩余5261字）
