退火对CdTe薄膜性质影响
打开文本图片集

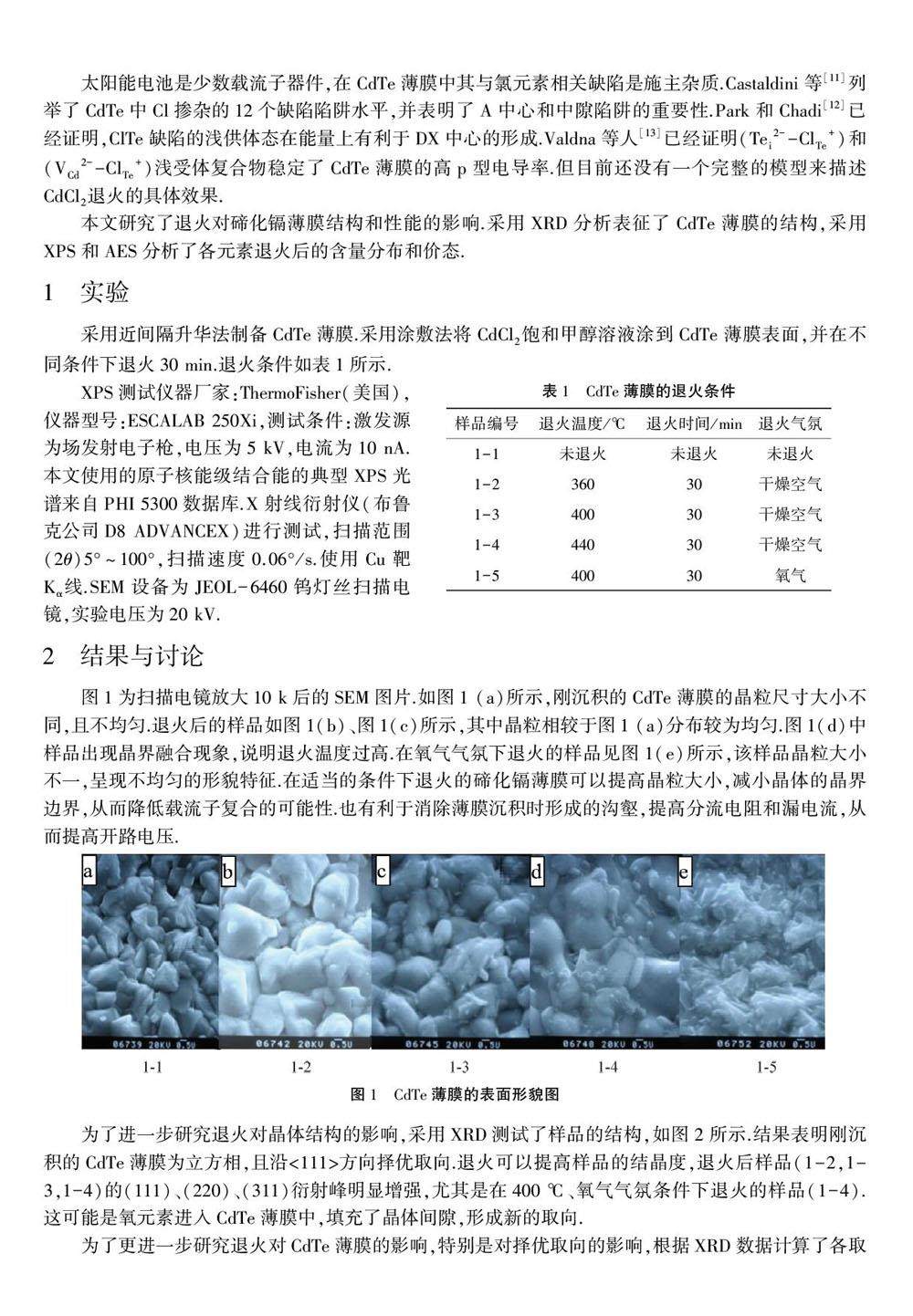

摘要：使用近间隔升华法制备碲化镉（CdTe）多晶薄膜，然后在不同的条件下进行退火处理采用扫描电子显微镜（SEM）、X射线衍射仪（XRD）、X射线光电子能谱（XPS）和俄歇电子能谱（AES）对样品进行测试结果表明刚沉积的CdTe薄膜呈立方相，并沿<111>晶向高度择优取向；退火后晶粒明显长大，且晶界减少退火处理可以降低电流载流子的复合概率，有效地提高太阳电池的并联电阻和减少漏极电流通过对X射线光电子能谱的详细分析发现，碲氧化物的存在及其含量随着深度的增加而减少，并且可能存在Tecl，O。（剩余269字）
