固溶制度对Al-5.6Cu-1.7Mg-0.2Zr-0.1Sr-0.6Ti合金挤压材组织性能的影响

打开文本图片集

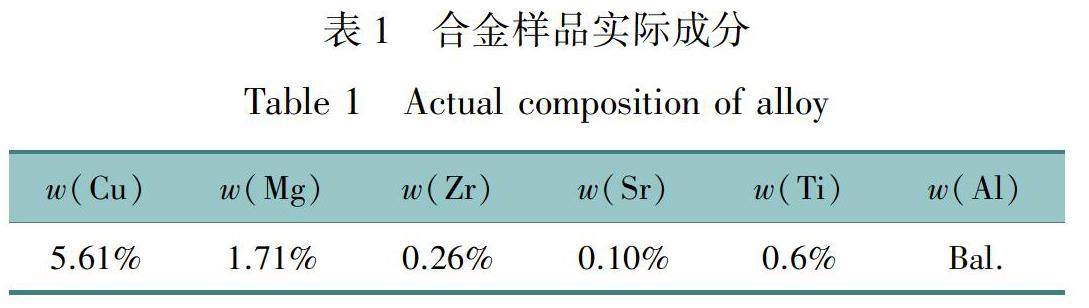

摘要：  通过金相组织分析、扫描电子显微镜分析、X射线衍射、硬度、电导率、室温拉伸性能、断后伸长率和抗晶间腐蚀等微观组织观察及性能表征，研究了四种不同固溶制度对Al-5.6Cu-1.7Mg-0.2Zr-0.1Sr-0.6Ti合金微观组织和性能的影响。结果表明：随着固溶温度的升高，合金中的晶粒逐渐变大；当固溶温度低于520 ℃时，合金中的未溶相的数量和尺寸随着固溶温度的升高而减小；当固溶制度为510 ℃×2 h+520 ℃×2 h时，合金中的未溶相开始增多，合金出现轻微过烧，断后伸长率及抗晶间腐蚀性能变差，但抗拉强度最高，达到了490.14 MPa。（剩余8914字）
