硅镇静钢Q235B在BOF—LF—CC流程中的夹杂物演变行为分析

打开文本图片集

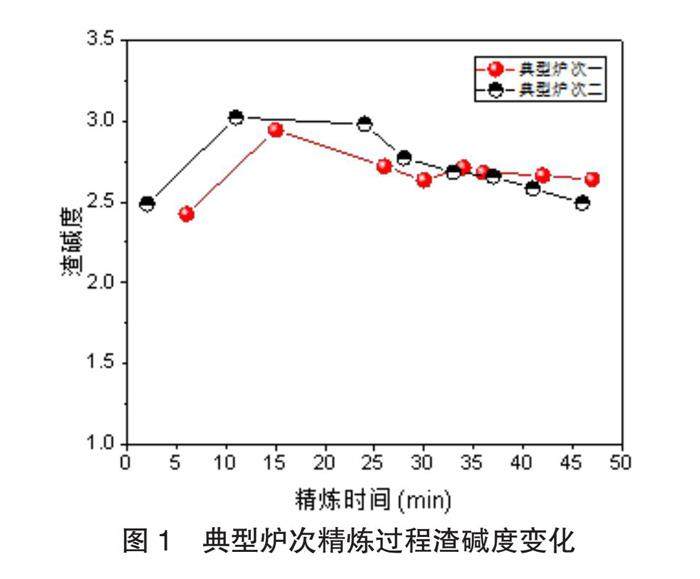

摘 要：为提升H型钢产品质量和生产效率，提高硅镇静钢钢水洁净度和夹杂物控制水平。针对某厂硅镇静钢Q235B在生产过程中钢水流动性以及轧材质量波动等问题，通过冶炼、浇注、轧材等全程取样，详细分析了BOF—LF—CC工艺过程中夹杂物的生成及演变规律。分析结果表明：经过钙处理的硅镇静钢Q235B只是将夹杂物类型由Al2O3-SiO2-MnO转变为Al2O3-SiO2-CaO，在钙处理过程中会导致钢中夹杂物数量的增加和大尺寸夹杂物的生成；精炼渣中Al2O3含量高达12%以上，不利于控制夹杂物中Al2O3含量；精炼过程加入铝渣会使夹杂物Al2O3含量增加，影响夹杂物组分。（剩余6499字）
