退火工艺对滤清器用 IF 钢组织及性能的影响

打开文本图片集

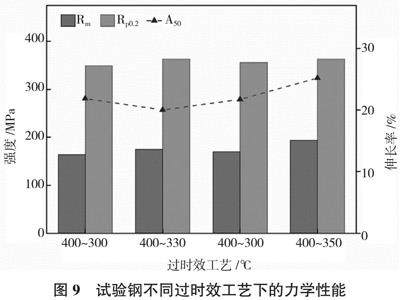

摘 要：为了研究滤清器用IF钢组织及性能随退火工艺的演变规律，利用连续退火模拟试验机对工业生产的IF钢冷硬板进行了连续退火模拟试验，分别研究了退火温度和过时效工艺对试验钢组织性能的影响。结果表明：在720～780  ℃退火，随着退火温度的升高试验钢的再结晶程度增大，抗拉强度和屈服强度缓慢下降、伸长率呈上升趋势；当退火温度大于等于740 ℃时，对于深冲性能有利的{111}<110>织构显著增强；当过时效开始温度为400 ℃时，过时效结束温度在300～350  ℃变化对试验钢性能的影响不大，同时提高过时效开始及结束温度后，试验钢的屈服强度和伸长率明显提高。（剩余7642字）
