高钛矿渣-微硅粉协同制备多孔陶瓷的孔结构调控

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

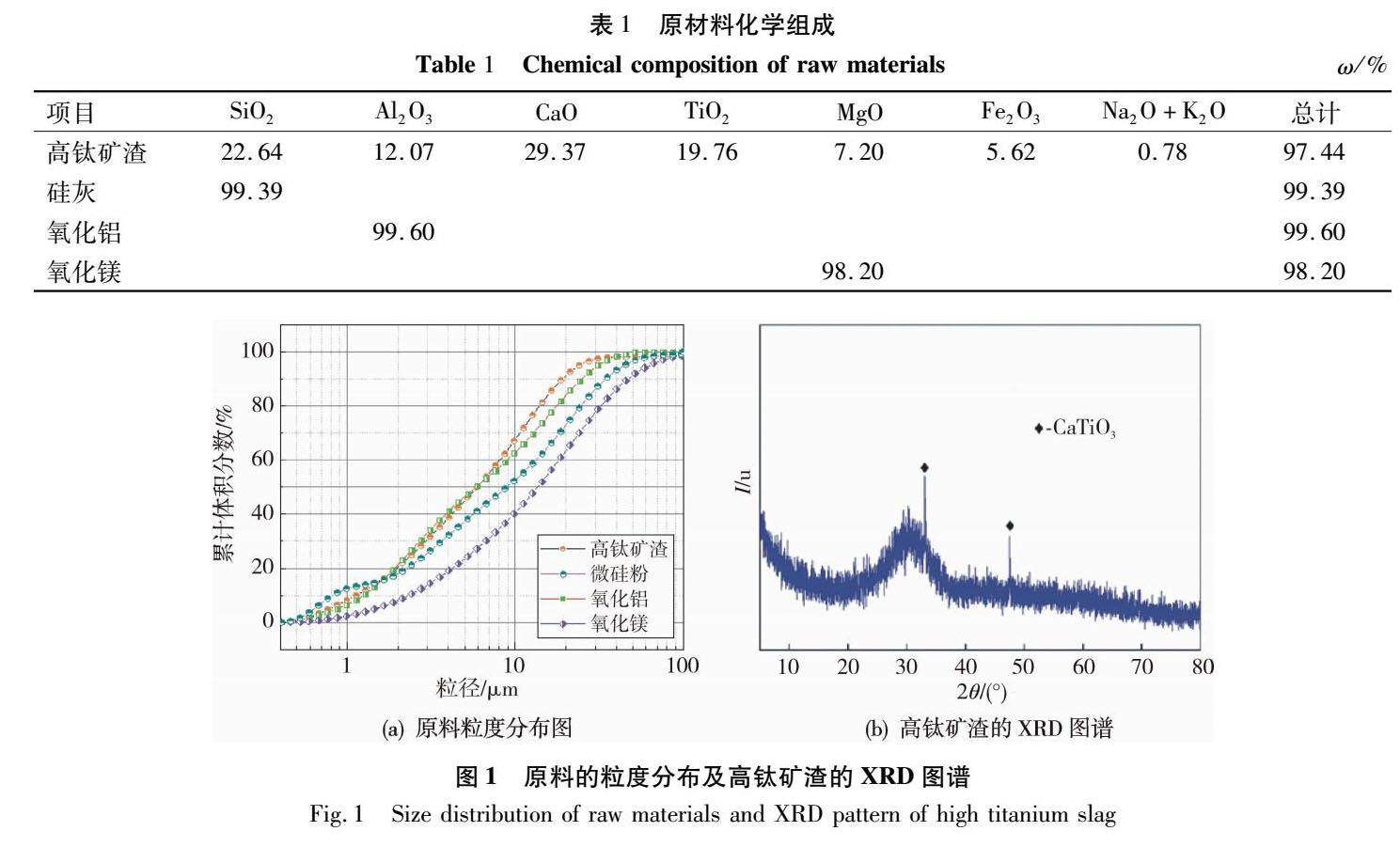

摘要：为提升高钛矿渣和微硅粉资源化利用率，以高钛矿渣、微硅粉、氧化铝和氧化镁为原料，通过高温固相法制备多孔陶瓷，研究了高钛矿渣掺量及烧成制度对多孔陶瓷的孔结构和物理性能的影响。结果表明：高钛矿渣掺量（质量分数）从25% 增加到40%，孔隙率从72.6%下降到33.2%；烧成温度从1 200 ℃ 升至1 310 ℃，孔隙率从5.0% 增加到62.3%；保温时间从30 min升至8 h，孔隙率在60% 附近变化，对孔结构调控影响相对较小。（剩余9399字）

试读结束

目录
monitor
