氧化脱胶体系对亚麻纤维理化性能的影响

打开文本图片集

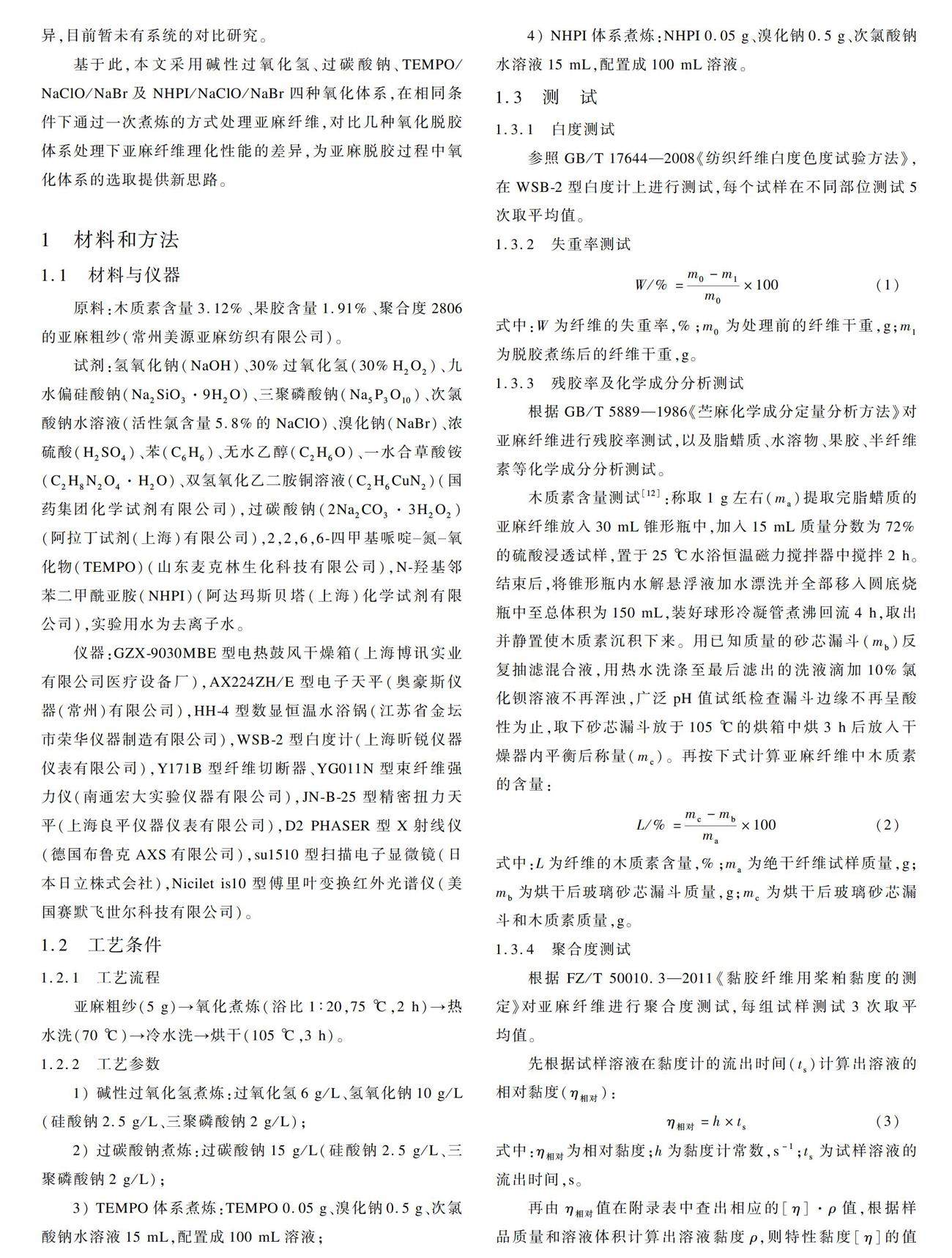

摘要： 尽管亚麻纤维的氧化脱胶技术因高效环保受到研究者的广泛关注，不同氧化体系脱胶制得纤维理化性能的差异尚未有系统报道。本文采用碱性过氧化氢、过碳酸钠、TEMPO体系及NHPI体系四种氧化体系进行亚麻纤维的脱胶。结果表明：四种氧化体系均能成功实现亚麻纤维的脱胶，脱胶后纤维的残余木质素含量分别为1.29%、1.74%、1.62%、1.42%，残余果胶含量分别为1.09%、1.58%、1.34%、1.67%，聚合度分别为1 268、2 315、1 086、572，束纤维强度分别为49.14、63.09、39.08、24.41 cN/tex，线密度分别为10.41、15.72、8.33、10.32 dtex。（剩余17468字）
