柴油机缸盖气门导管及座圈加工技术的应用与探讨

打开文本图片集

摘要：分析当前发动机气缸气门座圈与导管底孔的常用加工方式以及气门导管与座圈加工特点和存在的主要问题，介绍一种适用于加工气门导管及座圈的实用新型复合刀具应用技术，并从该复合刀具的结构设计、导向装置和刀具冷却与排屑措施等方面进行深入探讨。

关键词：柴油机；气门座圈；导管孔；复合刀具；冷却喷孔

1 序言

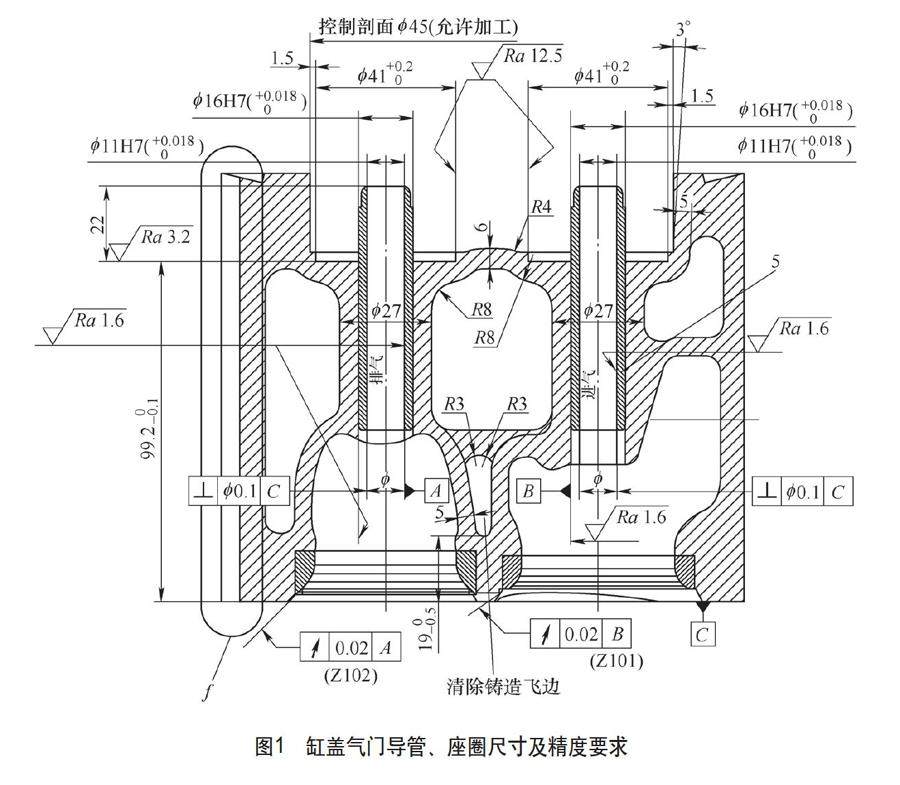

WD615系列发动机缸盖气门导管、座圈加工尺寸及精度要求如图1所示，进气、排气导管孔内径尺寸要求f11H7（+0.018 +0），导管中心相较于缸盖下表面（基准C）垂直度要求f0.1mm，座圈面相较于导管中心（基准A、基准B）径向圆跳动要求为0.02mm。（剩余3083字）
