替打环用30Cr2Ni2Mo钢中低温回火性能研究

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

摘要：通过光学显微镜、拉伸试验、冲击试验等方法，研究了回火温度对替打环用30Cr2Ni2Mo钢组织和力学性能的影响。结果表明：在220～450℃区间回火，30Cr2Ni2Mo钢硬度由51.3HRC降至45.9HRC，屈服强度从1359MPa降至1299MPa，抗拉强度从1673MPa降至1492MPa，屈强比从0.81升高至0.87，冲击吸收能量整体走势几乎呈水平线，在250℃时出现高点值为31.7J。（剩余3157字）

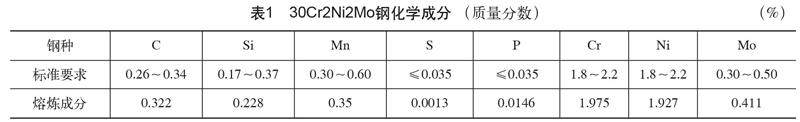

试读结束

目录
monitor
