奥氏体不锈钢全奥氏体组织熔敷金属中Ni含量对力学性能影响

打开文本图片集

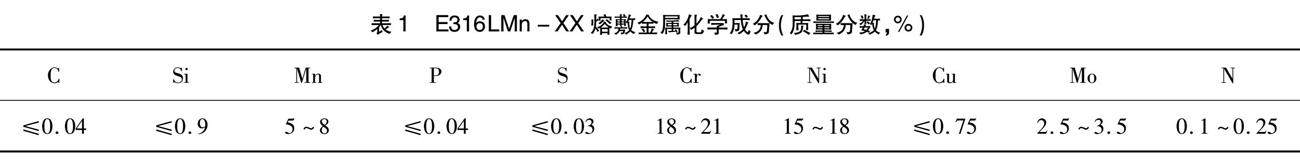

摘要： 为了研究Ni含量对全奥氏体组织熔敷金属力学性能的影响，采用铬当量相近、Ni质量分数不同的6种E316LMn-15焊条，通过控制其它化学成分，避免金属间化合物的形成并减弱了热裂倾向。分别对SMAW施焊后熔敷金属进行光学金相组织观察、铁素体测量、室温拉伸试验和-196 ℃冲击试验。结果表明，熔敷金属均为以奥氏体模式凝固的全奥氏体组织，具有良好的室温拉伸性能，抗拉强度均在520 MPa以上，屈服强度均超过380 MPa，断后伸长率也都在35%以上；同时熔敷金属均具有较高的低温韧性，-196 ℃平均冲击吸收能量均超过60 J。（剩余7553字）
