基于数据分析的GAMMA自动调试系统
打开文本图片集
摘要：智能显示终端在人们生活中广泛使用，已经息息相关，带来更多的视觉体验.经过详细调校的优秀产品出厂时应该保证所有设计指标，克服个体差异性.众多参数单纯靠人力调节，操作繁琐，调试时间久，无法满足日益增长的产线产能.通过系统分析图像显示曲线，提出逼近式数据采集形成AutoGamma数据库和改进的传输协议，可以精确模拟用户操作行为，提高生产效率，减少测试人为错误，并且提供完整的透明性，可追溯性.
关键词：显示终端；调校；Auto Gamma；追溯
中图分类号：TP391文献标志码：A
An Automatic GAMMA Testing System Based on Data Analysis
HE Shengbin'， PAN Yunlong'， HE Xiangqi2
（1.SHENZHENMTCCo.， Ltd， Shenzhen 518026， China;
2. The Chinese University of Hong Kong Shenzhen 518000， China）
Abstract： Intelligent display terminal is widely used in people's life， has been closely linked to bring more visual experience. After detailed adjustment of the excellent products should ensure that all design indicators， to overcome individual differences. Many parameters simply rely on human adjustment， cumbersome operation， debugging time， can not meet the growing production line capacity. Based on the analysis of image display curves， the Auto Gamma database and improved transmission protocol， which can precisely simulate the useR's operation behavior， improve production efficiency， reduce testing error， and provide complete transparency and traceability.
Key words： display terminal; adjustment; Auto Gamma; traceability
智能显示产品种类繁多，智能显示器、智能电视、各种会议机、广告机、学习机等，方便人们获取信息、提高认知、继续学习、娱乐等.这类产品设计的时候要求最大程度还原图像效果，对图像重现的亮度、清晰度、对比度等指标有着极高的要求.同时智能化意味着更多的输入、输出接口，更多的集成功能，如WIFI、蓝牙、各种APK应用等传统的人工测试已经不再适合大规模的生产和测试，不仅测试效率低，还经常出现误测和漏测的问题，不能保证品质.减少人工成本、优化和提升测试效率及测试准确度等问题迫在眉睫.
1自动化测试优点
以TV为例，TV生产线自动化测试大幅度提升测试效率和保障测试准确性，同时还极大减少了人工成本.自动化测试1的核心是算法和数据传输，TV需要重点解决自动Gamma调试，主板端口测试以及自动烧录客户信息和一些KEY数据.自动化测试系统全部用C语言自行编制，结合数据库管理，具有安全、准确、稳定、更高效率等优势，可生成各种报表，可进行BI设计，对生产情况和品质分析，用于追溯和持续改善.
2白平衡调节（Gamma调节）
为了更好的还原图像，达到国际上对图像显示的标准，我们需要克服人类视觉和液晶屏特性所造成的影响.人类视觉系统对于RGB三色信号的感觉或者亮度是非线性关系，即相同的光强度变化在低亮度下更容易察觉，而在高亮度下则相对不敏感，大致成对数关系.液晶电视机由于液晶屏红绿蓝三色电光特性不一致，表现为各个灰阶的颜色差异较大.Gamma调节后，可以实现如下目的：暗场灰阶的颜色明显改善，各灰阶的颜色误差明显减少，暗场颜色细节分明，图像亮度颜色一致，透亮度好，对比明显，同一尺寸不同屏的电视对颜色表现的趋于一致.

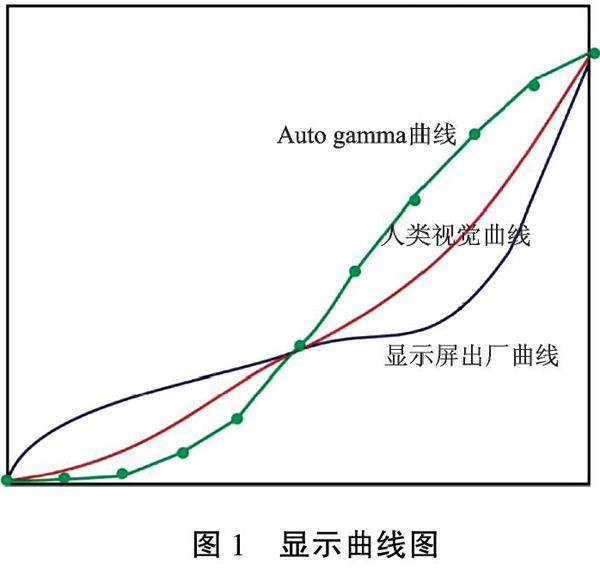

图1中，人类视觉曲线就是目标曲线，也称为Gamma2.2曲线.显示屏出厂曲线大概如图1，需要对它进行校正补偿，通过Auto Gamma 校正，用生成的Auto Gamma曲线与显示屏出厂曲线叠加，得到目标人类视觉曲线，这就是Gamma校正的基本原理.
一般用色温仪自动测量对应灰阶电视屏幕的亮度及色温值，然后调节对应参数到目标值。（剩余3640字）
