固碳矿物-片钠铝石的最佳水热合成条件

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

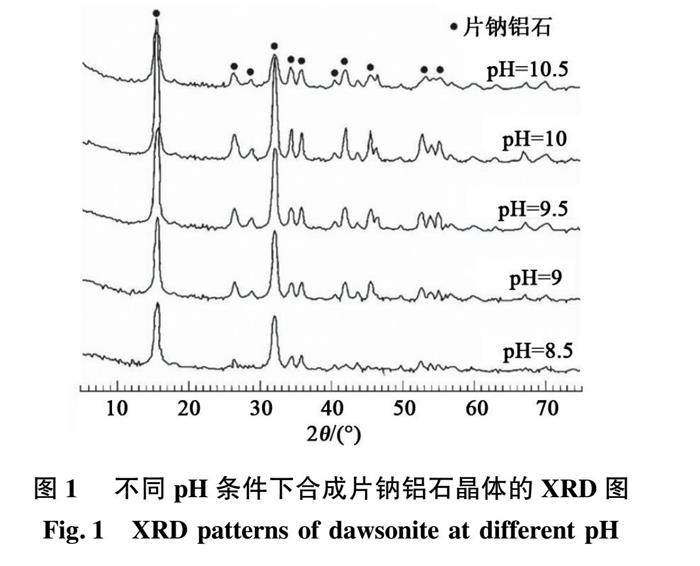

摘要：采用化学试剂水热法来合成片钠铝石，考察片钠铝石的最佳人工合成条件。结果表明：当pH为9.0～10.0、温度为120～180 ℃、合成时间大于12 h时，可以得到纯相的片钠铝石；晶体粒径随pH的增大逐渐增大，随温度升高先增大后减小，160 ℃时最大；生成片钠铝石的质量随温度和pH的升高而先增多后减少，在160 ℃（pH为9.5）时最多；片钠铝石的结晶首先以结晶核为中心形成球粒，进而沿一定方向聚集形成针状晶体，然后增大变为长柱状晶体，整个过程片钠铝石的结晶度逐渐变好。（剩余17624字）

试读结束

目录
monitor
