分布式能源接入交流微网的单相逆变器功率智能分配策略设计

打开文本图片集

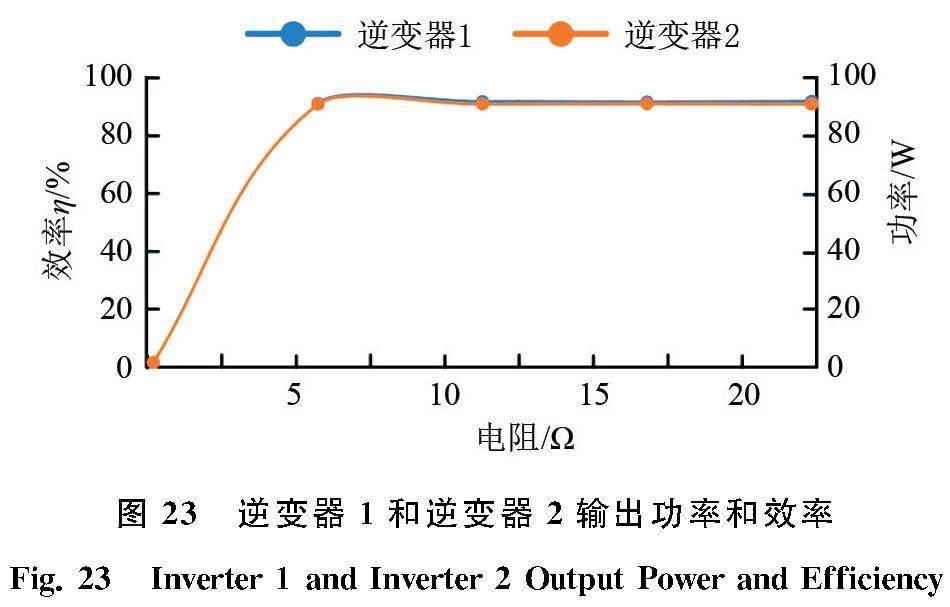

摘要：逆变器并联并网系统往往通过两个逆变器通信分别控制进行并联并网， 存在通信延迟、 不稳定、 传输效率低等问题， 为此提出了一种分布式能源接入交流微网的单相逆变器功率智能分配策略设计。首先， 建立了单相逆变器及并联系统的数学模型， 并推导了其相关参数之间的函数关系， 分析了并联系统中的环流现象， 提出采用电势差均流方法来减小环流影响， 在并联设计中， 采用电压电流环循环控制实现逆变器组按任意比例分配电流； 其次， 采用SOGI-PLL进行锁相， 使用电流环开闭环交替控制方式实现全桥逆变器组在无通信条件下功率智能分配； 再次， 设计仿真电路初步验证了所提出的SOGI控制实现锁相的正确性和快速性； 最后， 搭建了实验样机以验证方案可行性， 实验结果表明， 在输入50 V直流电压时， 该系统可实现输出50 Hz、 24 V交流电压， 且输出交流电压总谐波畸变率（THD）不大于2%， 逆变器1的效率η高达92%， Io在0～2 A变化时， 负载调整率SI1≤0.2%， 在并网状态下可实现逆变器之间功率按任意比例智能分配。（剩余15842字）
