陶粒发泡混凝土砌块制备试验研究

——以废旧锂电池回收产生的固废为主要原料

打开文本图片集

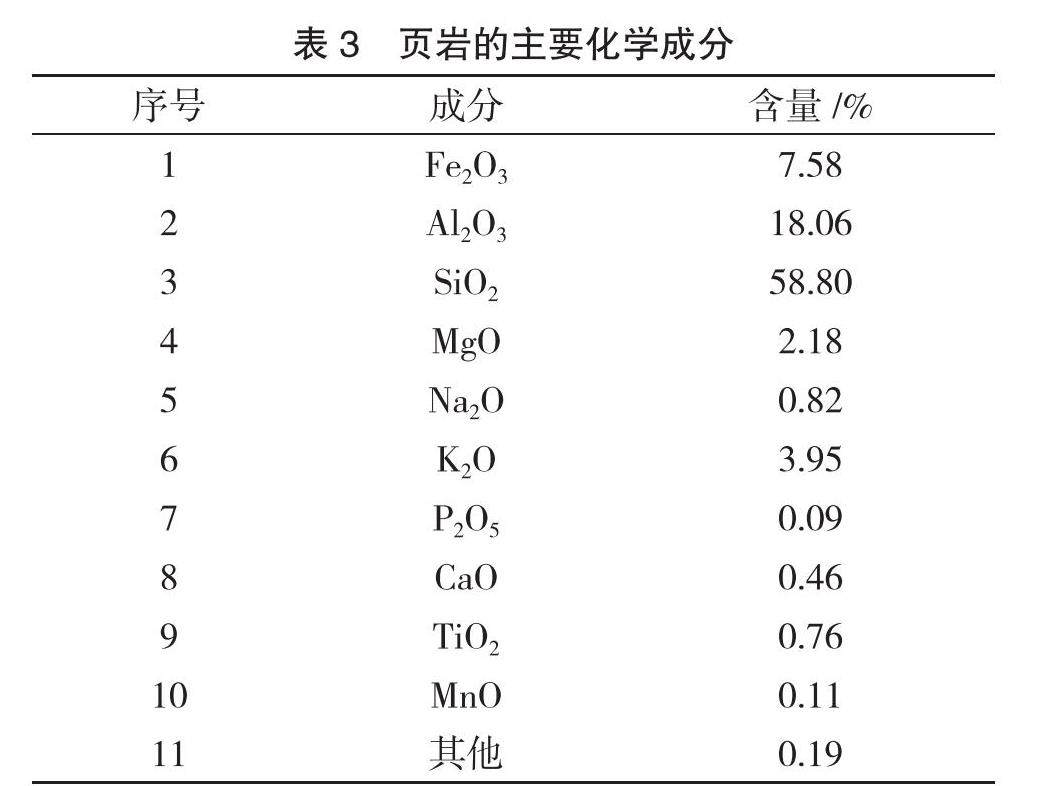

摘要：废旧锂电池湿法回收会产生铁铝矾渣、碳酸钙渣等大宗工业固废，其处理难度大，危害大，容易污染环境。本文以铁铝矾渣、碳酸钙渣和页岩等为原料，制备轻质环保陶粒、陶粉，再以陶粒、陶粉、水泥、脱硫石膏、粉煤灰、铝粉膏等为原料，制备陶粒发泡混凝土砌块，研究不同因素对陶粒发泡混凝土性能的影响。结果表明，当陶粒掺量为25%，陶粉掺量为5%，脱硫石膏掺量为5%，水泥用量为25%，粉煤灰用量为40%，铝粉膏掺量为0.26%，蒸汽养护温度为80 ℃，蒸汽养护时间为9 h时，制备的陶粒发泡混凝土砌块28 d抗压强度为5.1 MPa，吸水率为17%。（剩余5082字）
