石墨复合双极板浆料流延工艺研究
打开文本图片集

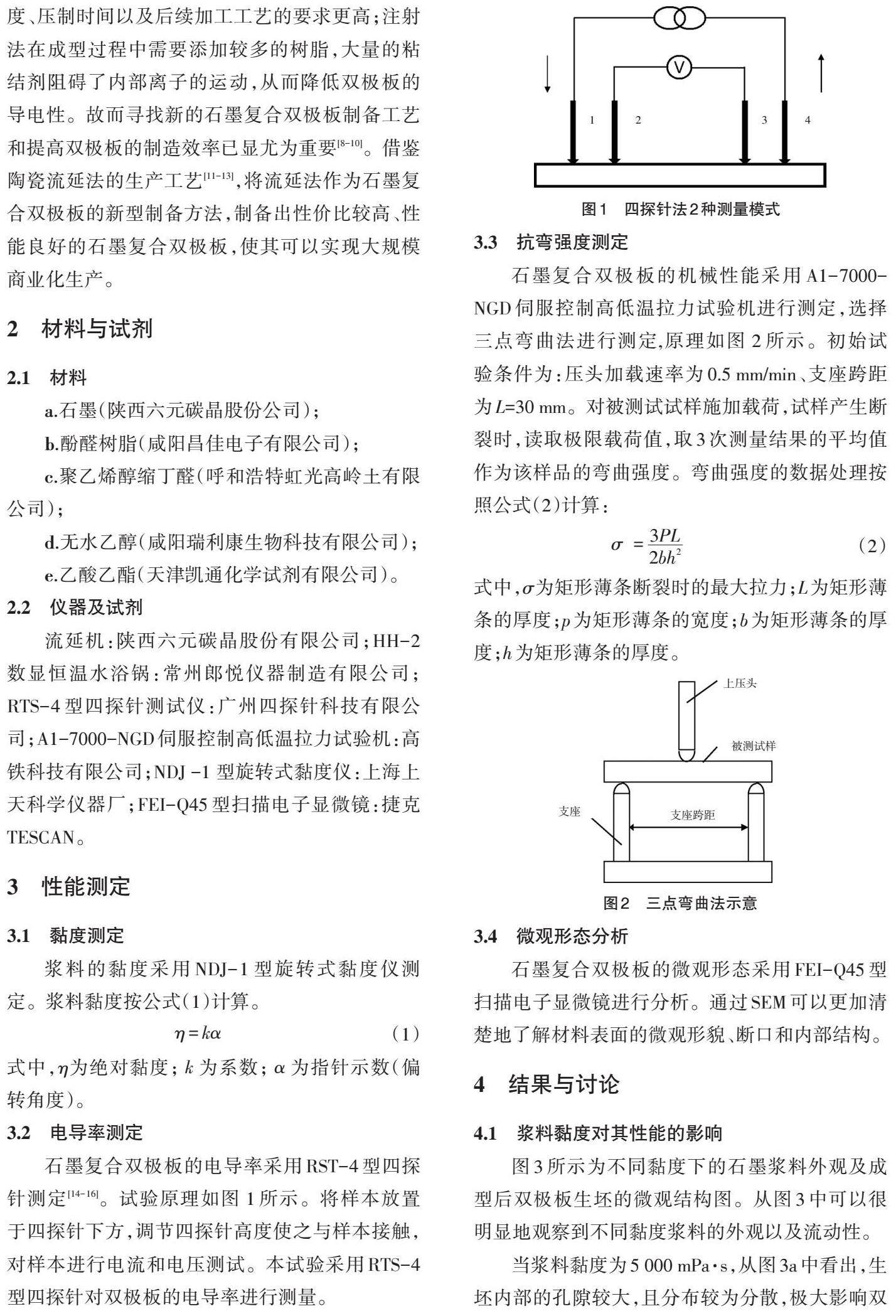

摘要：采用流延法制备石墨复合双极板，以电导率和力学性能为主要指标，结合电子显微镜（SEM）表征技术分析，研究了浆料黏度、浆料温度、流延速度、刮刀高度和液面高度，对双极板生坯的流延工艺进行研究。结果表明，浆料适宜流延黏度为5 500～6 500 mPa·s，浆料流延温度为35～40 ℃，流延速度为0.5～0.6 m/min，刮刀辊高度为1.2～1.4 mm，液面高度为2.5～3.5 cm，此时流延出的双极板生胚致密度高、黏附均匀、表面光洁、平整度高。（剩余8309字）
