某增材制造用铝镁合金粉遇湿热行为的研究

打开文本图片集

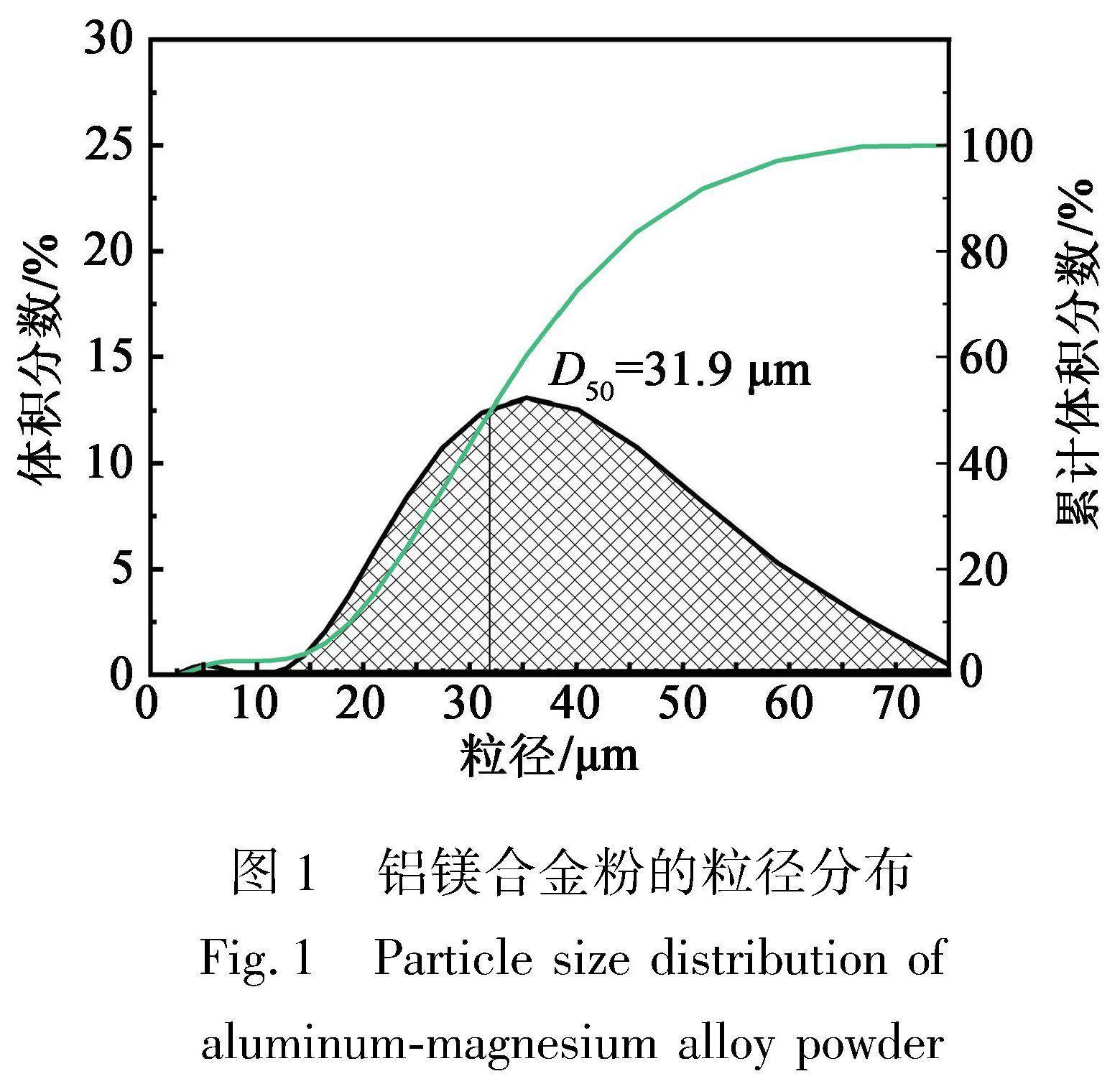

［摘 要］ 用于制造增材的铝镁合金粉遇湿易发生爆炸事故。为探究含水铝镁合金粉发生热失控的危险性，对铝镁混合体系的起始放热温度、比放热量以及在绝热条件下的放热行为与产氢特性开展实验。结果表明：镁质量分数为9%的铝镁混合体系反应存在2个放热峰；放热峰I的起始温度随含水率的增大而提升至100 ℃；含水率大于17%时，放热峰II的最小放热量超过800 J/g，失控反应的严重度等级为灾难性的；由于镁元素的添加，混合体系热失控严重度最大提升了200%；绝热条件下，66%含水率的混合体系氢气最大比产气量达到8.71 mol/kg，30%含水率的混合体系发生失控反应的严重度最高，最大比放热量为1 878.69 J/g，修正后绝热升温为930.10 K。（剩余9562字）
