混合气体环境中集气管线材料优选研究
打开文本图片集

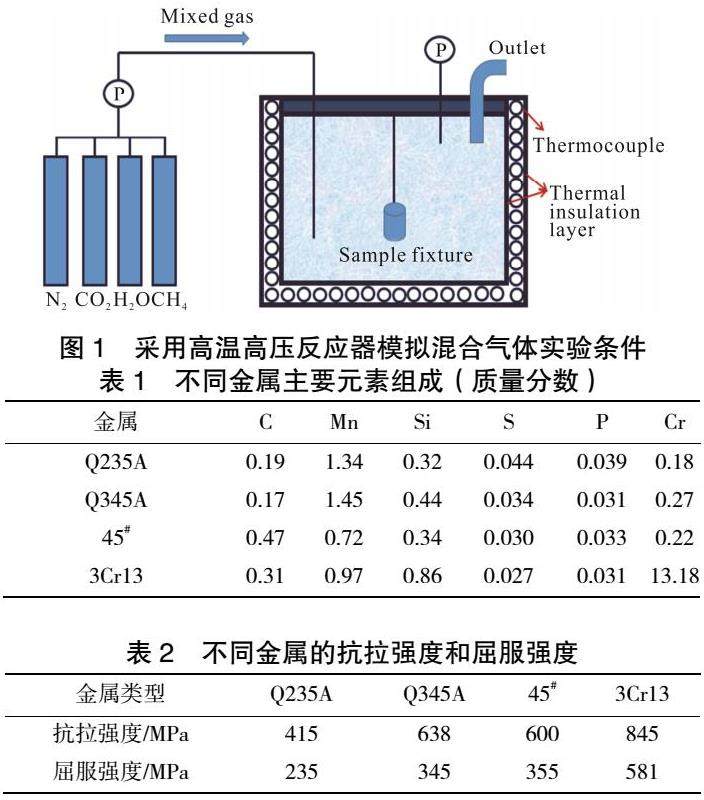

摘 要：油田集气管线输送介质成分复杂，尤其是当CO2/H2S/H2O存在时，导致管线发生严重内腐蚀。在现场无损检测过程中，即使是不锈钢仍然存在微裂痕。因此本文通过腐蚀形貌、力学实验，研究了Q235A钢、Q345A钢、45#钢和3Cr13钢的腐蚀特性。结果表明，Q235A钢的腐蚀产物颗粒呈多边形，具有良好的交联特性，优于Q345A和45#钢;同时，3Cr13钢的腐蚀产物颗粒之间没有明显的边界，其中腐蚀产物中的Fe3C和纳米尺度表面微裂纹的观察表明，3Cr13钢的腐蚀以晶间腐蚀为主。（剩余4782字）
