制动主缸体斜孔加工夹具的设计应用

打开文本图片集

摘要：设计了一种能够实现以1°为单位的水平方向和垂直方向的任意角度旋转定位的夹具，该夹具适用于汽车制动主缸体斜孔加工及其他具有类似结构但斜孔角度变化的多品种产品的定位加工，在不同角度的产品切换时就不再需要更换不同夹具进行调整操作，使用这一套夹具进行微调后可适应不同规格的产品使用。

关键词：任意角度；斜孔加工；快速切换；夹具

1 序言

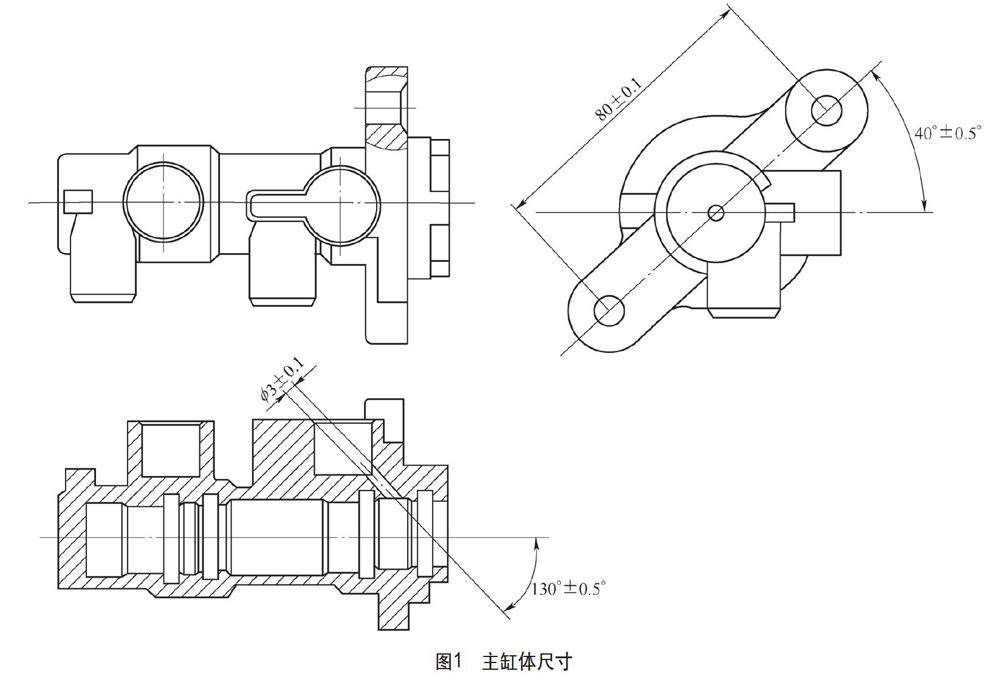

在加工汽车柱塞式制动主缸体（以下简称主缸体）斜孔（见图1中的φ3mm±φ0.01mm尺寸）时，因主缸体中斜孔的角度、安装孔的间距等在不同规格的产品中的位置和角度不同，所以作为多品种大批量或小批量试制的主缸体，经常要进行不同产品的切换调整。（剩余3787字）
