某碳质金矿石真空焙烧预处理工艺试验研究

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

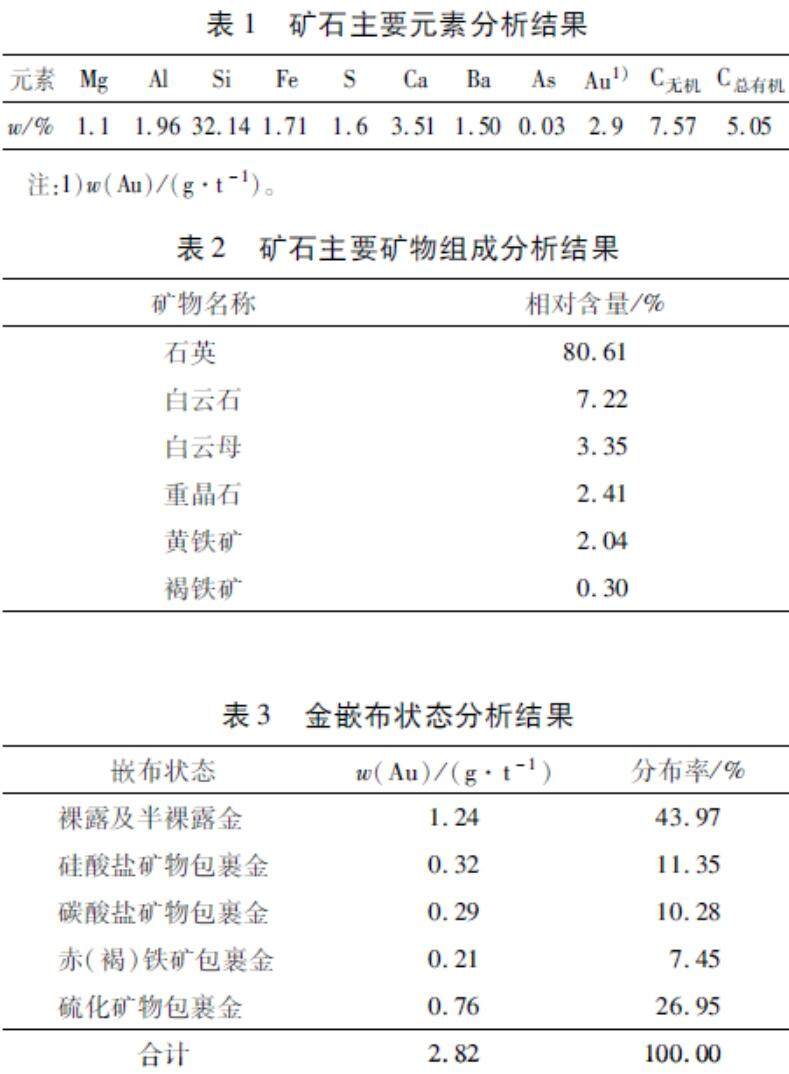

摘要：某碳质金矿石总有机碳品位5.05 %，矿石直接提金难度大。采用真空焙烧预处理—浸出提金联合工艺对其进行处理，研究了焙烧过程的影响因素及碳质金矿石中碳与硫的转化规律。结果表明：在磨矿细度-0.074 mm占75 %、焙烧温度1 200 ℃、保温时间10 min、升温速率7.5 ℃/min、再磨细度-0.074 mm占80 %的条件下，金浸出率达到88.43 %。（剩余10193字）

试读结束

目录
monitor
