5052铝合金CMT焊、脉冲MIG焊和交流TIG焊接头组织与性能对比研究

打开文本图片集

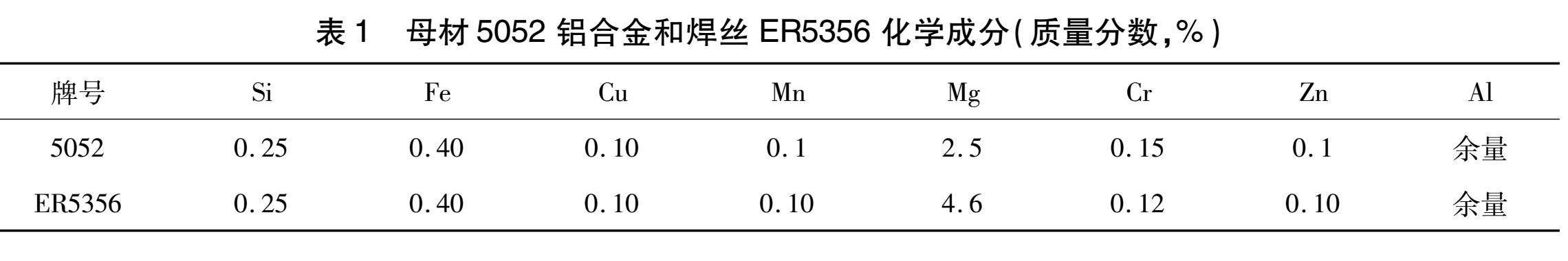

摘要： 文中分别采用CMT焊、脉冲MIG焊和交流TIG焊对2 mm厚的5052铝合金板进行了焊接，使用金相显微镜、显微维氏硬度计、电子万能试验机等研究接头的宏观金相、显微组织、硬度分布、抗拉强度、弯曲性能。结果表明：焊缝美观无缺陷；母材区和热影响区的显微组织为α（Al）基体+大量析出的β（Mg2Al3），焊缝区显微组织为α（Al）基体上分布大量的β（Mg2Al3）相及Mg2Si化合物，枝晶内的Si处于过饱和状态，产生了固溶强化和细晶强化作用，使得焊缝区的显微硬度高于母材区和热影响区；CMT焊、脉冲MIG焊、交流TIG焊接头的抗拉强度分别为257 MPa、266 MPa、264 MPa，达到了母材抗拉强度的90%以上；面弯和背弯试验，所有试样都未出现超过3 mm的裂纹。（剩余5547字）
