氧化锆共生硅酸锆超白釉的制备及其析晶行为研究

打开文本图片集

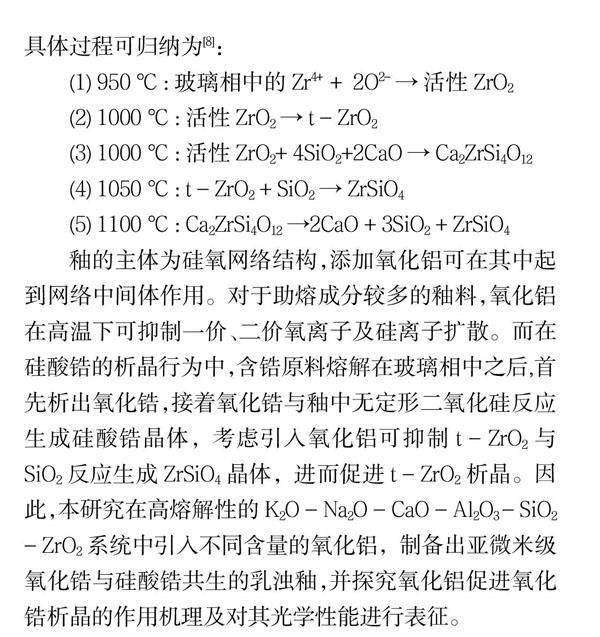

摘 要：在K2O - Na2O - CaO - Al2O3 - SiO2 - ZrO2系统熔块釉中引入一定量的Al2O3，通过XRD、SEM、DSC等测试方法，研究Al2O3促进ZrO2析晶的作用机理。结果表明，添加Al2O3可提高玻璃网络结构中[AlO4]的数量，抑制液相中的Si4+有效扩散，从而抑制了由Ca2ZrSi4O12分解和在玻璃相中析出的t - ZrO2生成ZrSiO4，实现亚微米级氧化锆与硅酸锆共存于乳浊釉中，制备出ZrO2含量低（5 wt%），白度高（L*值为96）的亚微米级氧化锆与硅酸锆共生的乳浊釉。（剩余8219字）
