复合MoO3/g-C3N4催化剂氧化脱硫性能

打开文本图片集

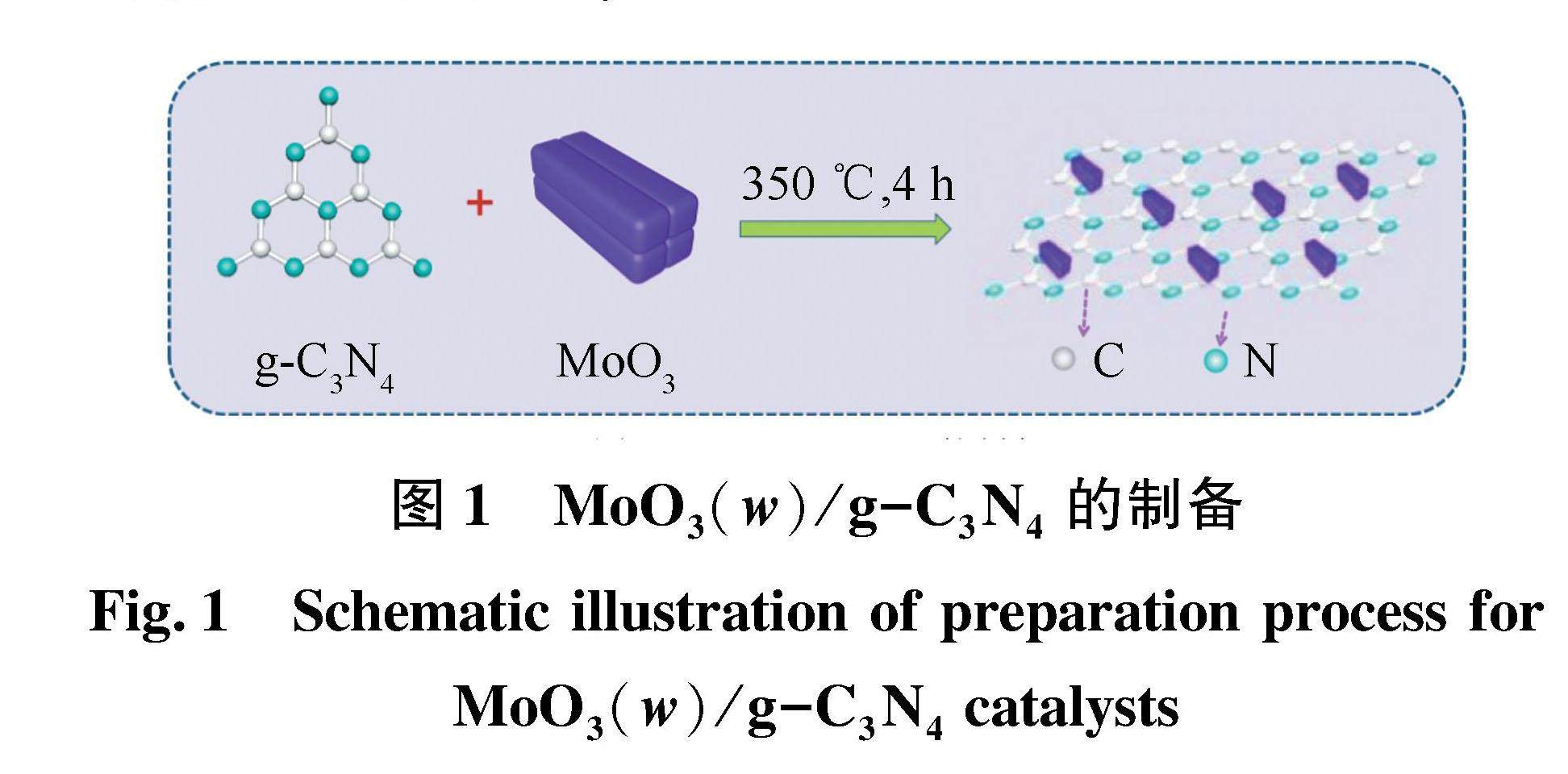

摘要：为提高金属氧化物催化剂的氧化脱硫活性，通过两步焙烧法制备MoO3（w）/g-C3N4复合催化剂，以噻吩为模拟油，评价催化材料的脱硫性能，优化反应温度、催化剂用量、氧化剂用量和萃取剂用量等反应条件。结果表明：与单一MoO3氧化物相比，MoO3/g-C3N4复合材料具有大的比表面积，对难以脱除的噻吩类含硫化合物具有优异的脱硫效果;在催化剂用量0.06 g，氧硫物质的量比为10∶1、萃取剂用量1 mL、噻吩模拟油用量10 mL以及温度为70 ℃的反应条件下，在复合和负载的协同作用下，120 min后MoO3（0.5）/g-C3N4复合催化剂对噻吩的脱硫率高达94.5％，远高于单一MoO3催化剂的78.2%；MoO3（0.5）/g-C3N4催化剂具备良好的催化稳定性，在经过5次重复性试验后，材料催化活性仅下降4.0%；具有高催化活性的MoO3与高比表面积g-C3N4的协同作用提高了催化剂的活性，在脱硫的过程中，噻吩被氧化为砜，并溶解在萃取剂或部分吸附在MoO3（0.5）/g-C3N4表面而被脱除。（剩余14294字）
