柠檬酸钠辅助三水碳酸镁合成无水碳酸镁晶体及其机制

打开文本图片集

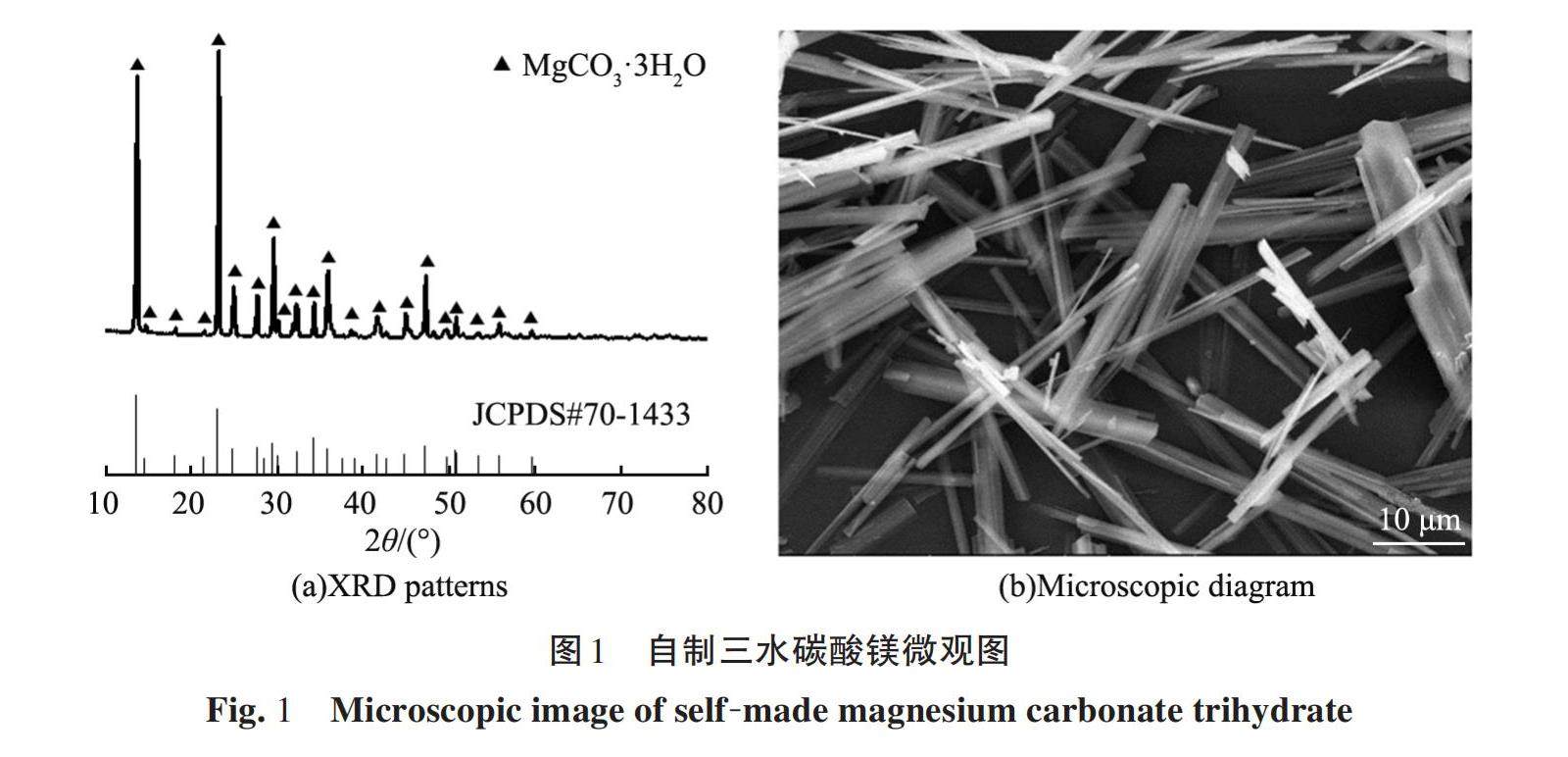

摘要：【目的】探究柠檬酸钠在三水碳酸镁合成无水碳酸镁晶体过程中的影响。【方法】以轻烧氧化镁为初始原料，通过水化碳化法获得长径比为30的棒状三水碳酸镁。以此为前驱体，柠檬酸钠为添加剂，采用水热法制备无水碳酸镁，探究水热温度、水热时间、添加剂含量对产物物相组成和微观形貌的影响及其形成机制。【结果】水热温度为190℃，水热时间为13 h，柠檬酸钠添加量（质量分数）为10%～30%，可获得物相均一、表面光滑、形状均匀、平均直径为3～5 µm的棱柱状无水碳酸镁晶体；在水热反应中，柠檬酸根离子对镁离子具有较强的络合作用，钠离子较镁离子拥有更高的水合能力，导致碱式碳酸镁的形成受到抑制，得到另一种中间产物碳酸氧化镁，无水碳酸镁晶体的生长方式与形貌发生改变。（剩余15857字）
