焙烧过程对再生微粉微观结构和活性指数的影响

打开文本图片集

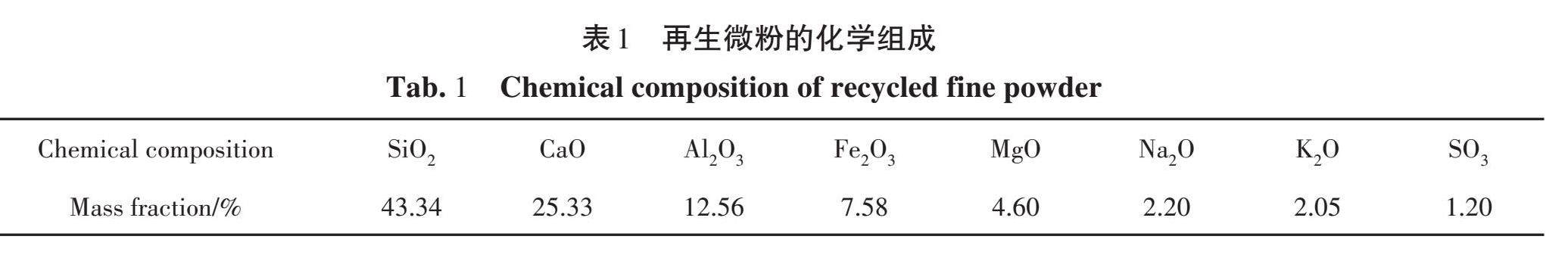

摘要：【目的】解析再生微粉焙烧活化机制，改善废弃混凝土的综合利用效果。【方法】分析焙烧条件对再生微粉火山灰反应活性的影响规律，结合综合热分析和X射线衍射技术对焙烧过程中再生微粉的物相变化进行分析讨论。【结果】再生微粉的活性指数随焙烧温度上升或焙烧时间延长而明显提高，但温度不宜高于600℃且时间控制在1.0～1.5 h，否则会导致再生微粉的活性指数下降；微观结构分析发现，温度为600℃、焙烧时间为1.5 h可使再生微粉中的高岭石等黏土矿物以及水化硅酸钙等水泥水化产物发生脱水分解，从而改善再生微粉的火山灰反应活性，但在更高的温度800～900℃下则形成铝硅尖晶石、钙黄长石等低活性物质，导致再生微粉火山灰反应活性下降。（剩余13820字）
