超声在线监测不饱和聚酯树脂固化过程及其动力学行为

打开文本图片集

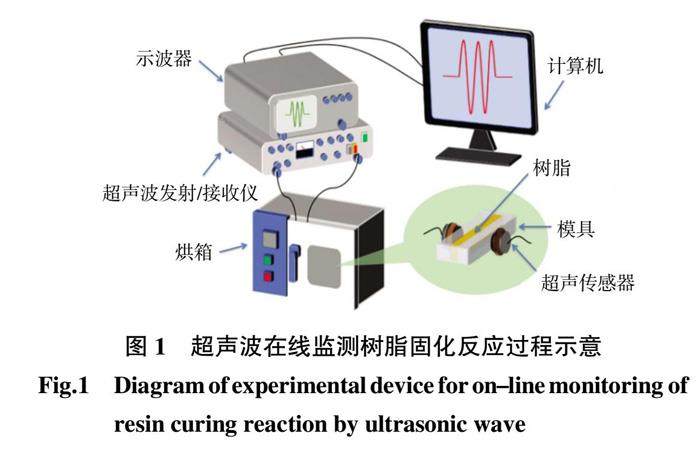

摘    要： 为探索不饱和聚酯树脂（UPR）固化体系在不同温度下的超声振幅变化规律，采用超声波穿透技术对UPR固化过程进行在线监测，获得声速、储能模量、松弛时间、凝胶时间等动力学参数变化规律，并得到固化反应动力学方程。结果表明：温度越高，声速与储能模量变化越快，且最终数值也越大，而固化松弛时间与凝胶时间随温度增加而缩短；此外，超声法与差示扫描量热法（DSC）得到的固化度曲线变化高度一致，通过2种方法所得到的反应活化能分别为38.14 kJ/mol和45.3 kJ/mol；最终，通过DSC法确定了UPR固化反应动力学级数为0.92。（剩余14125字）
