石墨烯/碳纳米管功能针织面料的结构与性能

打开文本图片集

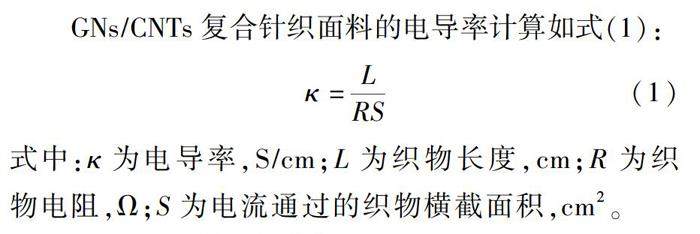

摘要：为了研究石墨烯/碳纳米管（GNs/CNTs）功能针织面料的结构与性能，选用3种不同组织涤纶针织面料，采用简单的控压喷涂法制备GNs/CNTs功能面料，通过SEM和FTIR分析GNs/CNTs喷涂分布情况，并对复合织物进行断裂拉伸测试、导电性能及电热性能测试，结果表明：GNs/CNTs呈相互缠绕勾连状态均匀粘附在涤纶针织面料纤维和纱线表面且未在织物表面成膜，织物结构清晰可见；GNs/CNTs能改善织物的力学性能和导电性能，GNs/CNTs网眼织物的电导率高达1 567 S/cm；GNs/CNTs功能针织面料在低电压下具有较好的电热性能，在不同组织面料中表现各异，其中纬平针织物升温速率快且发热效率高，网眼织物在10 V电压下可在15 s内升温至116.3 ℃。（剩余14770字）
