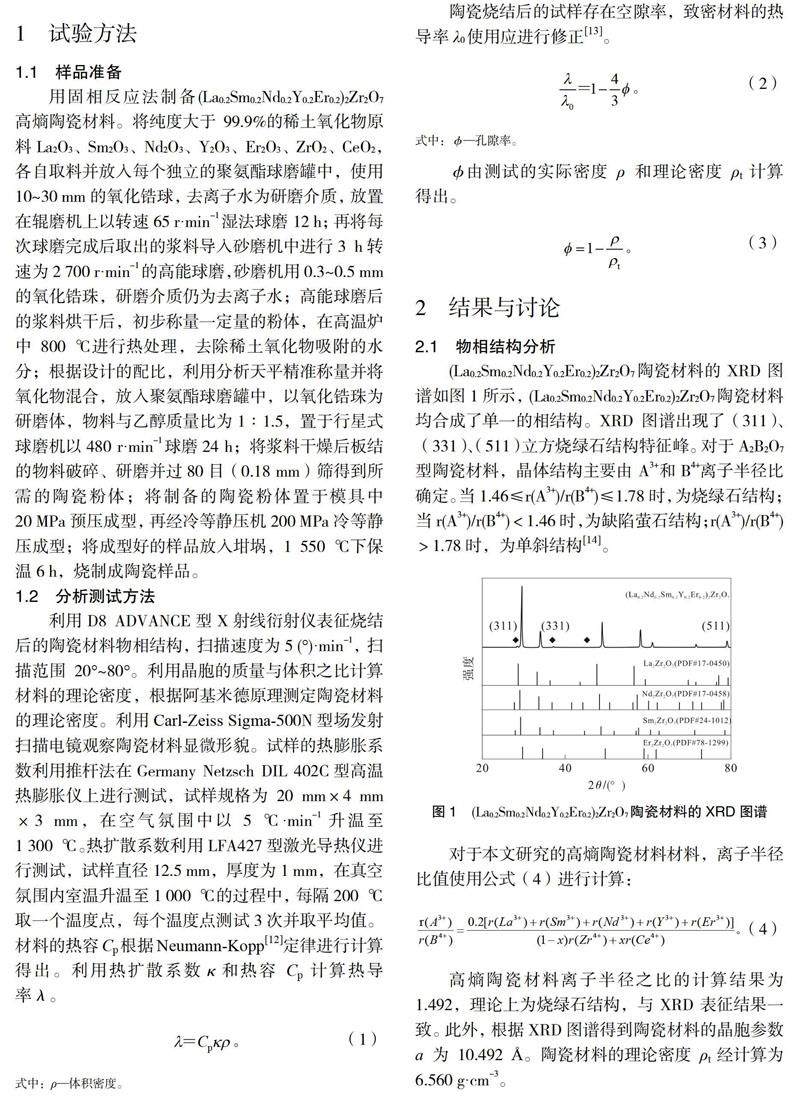

(La0.2Sm0.2Nd0.2Y0.2Er0.2)2Zr2O7高熵陶瓷结构及热物理性能研究

打开文本图片集

摘      要：采用固相法合成（La0.2Sm0.2Nd0.2Y0.2Er0.2）2Zr2O7陶瓷材料，并使用XRD、SEM、热膨胀仪和激光导热仪对其物相、形貌、热膨胀性能和热导率进行测试和分析。结果表明：（La0.2Sm0.2Nd0.2Y0.2Er0.2）2Zr2O7陶瓷材料表现为单一的烧绿石结构，晶粒致密，晶界清晰且有较高的致密度，平均热膨胀系数为    1.138×10-5 K-1，1 000 ℃时热导率为2.14 W·m-1·K-1。（剩余6792字）
