电学图像分析题解题思路

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

电学图像分析题的解题思路为：先“识电路”，明确结构与电表的测量对象；再“读坐标”，分析图像趋势以理解动态物理过程;最后“抓特殊”，提取图线起点、终点、交点等关键信息作为解题条件。下面分类解析。

1.定值电阻的 I-U 图像和 U-I 图像，如图1。

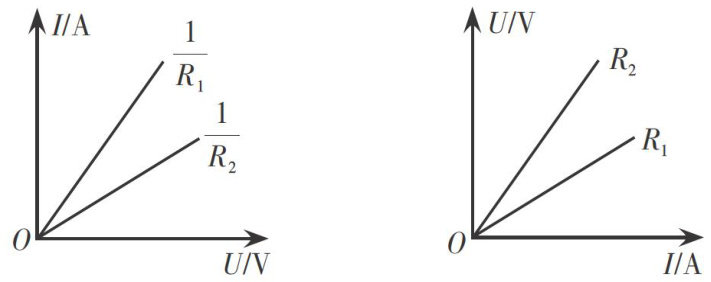

图1

图像解读：（1）当电阻一定时，根据 或者 U=IR 可知， I-U 图像和 U-I 图像都是过原点的正比例函数图像，即为直线；（2）直线越靠近电压轴，阻值越大。（剩余1339字）
